Hello  :)

je vous présente un projet qui me tenait à coeur autant par le sujet que par sa réalisation  :)
En effet a voir tous vos build from scratch je me suis dit qu'il était temps de me lancer,d'appliquer tout ce que j'avais appris durant ces années de maquettes, et de faire mon kit de A à Z.

Ne sachant pas trop comment cela allait tourner (surtout en terme de temps) je poste le projet quasi terminé, mais il y a encore de quoi faire  :)

Le sujet: une navette de Vega de la série Goldorak

Bon, c'est parti...

Tout d'abord recherche de références... ça commence mal... il n'étaient pas très soucieux du détails nos amis japonais à cette époque, les navettes sont souvent différentes:

(https://live.staticflickr.com/65535/51594088212_b174203a6c_o.jpg) (https://flic.kr/p/2mBcbV3)

Au final je suis parti de cette image (modèle A):

(https://live.staticflickr.com/65535/51594088652_a03d3ec824_o.jpg) (https://flic.kr/p/2mBcc3C)

A partir de là, création du modèle 3D avec Fusion 360 en 7 pièces:
le haut, le bas de la soucoupe et les différents ailerons.
Le diamètre de la soucoupe est de ~8cm, j'ai pas calculé l'échelle  :-\

(https://live.staticflickr.com/65535/51594088222_f249bba7dd_o.jpg) (https://flic.kr/p/2mBcbVd)


(https://live.staticflickr.com/65535/51595125473_0453bb10b9_o.jpg) (https://flic.kr/p/2mBhvfR)

On imprime tout cela (avec ma petite Anet A8)...


(https://live.staticflickr.com/65535/51595567254_69298e0cfc_o.jpg) (https://flic.kr/p/2mBjLzL)

(https://live.staticflickr.com/65535/51595125863_9180bfe296_o.jpg) (https://flic.kr/p/2mBhvnz)

Ensuite bonne séance de ponçage...


(https://live.staticflickr.com/65535/51595796150_86cbddbfec_o.jpg) (https://flic.kr/p/2mBkWCf)

(https://live.staticflickr.com/65535/51594904491_61050b6df2_o.jpg) (https://flic.kr/p/2mBgnyP)

Pour obtenir ce qui nous servira de base de travail...

(https://live.staticflickr.com/65535/51595125808_7bab409a04_o.jpg) (https://flic.kr/p/2mBhvmC)

En effet ici l'impression 3D ne me sert que de base, on repart ensuite sur du classique.

Une petite pause et la suite du post arrive bientôt  ;)

 :aplausos: :aplausos: :aplausos: :aplausos: :aplausos: :aplausos:


J'adore !

C'est fichtrement ressemblant!  :aplausos:

Merci de vos commentaires :)

C'est parti pour la suite... "One thing was clear: it was to be no picnic"    :evil:

Bon... problème, les trous des lasers ne sont pas tip-top, c'était prévu.
On va pas se casser la tête en refaisant sois-même les trous... et même pas sûr que se soit nickel même en utilisant la perceuse à colonne.

Solution, on va utiliser des tubes de la bonne dimension: diamètre 3mm, intérieur 2,2mm parfait pour des diodes 2mm.
Initialement, je n'étais pas parti sur des cylindres, mais au final se sera plus simple pour un résultat "maîtrisé"


1- on agrandi les trous existants


(https://live.staticflickr.com/65535/51595567209_64c0a4a91b_o.jpg) (https://flic.kr/p/2mBjLyZ)


2- on se fabrique un guide pour positionner les tubes (même espacement, même hauteur)


(https://live.staticflickr.com/65535/51595125793_0916065fc8_o.jpg) (https://flic.kr/p/2mBhvmn)

(https://live.staticflickr.com/65535/51595566794_db5b32b927_o.jpg) (https://flic.kr/p/2mBjLrQ)

3- on fixe les tubes à la super glue


(https://live.staticflickr.com/65535/51594088512_7d2739e5ce_o.jpg) (https://flic.kr/p/2mBcc1d)

(https://live.staticflickr.com/65535/51595796105_10b6847a28_o.jpg) (https://flic.kr/p/2mBkWBt)

4- on coupe au ras, et on met du putty (Tamiya epoxy)


(https://live.staticflickr.com/65535/51594904441_09bd12fcf3_o.jpg) (https://flic.kr/p/2mBgnxX)

5- séquence ponçage... les ouvertures sont désormais OK.


(https://live.staticflickr.com/65535/51595125383_2dbb20c67f_o.jpg) (https://flic.kr/p/2mBhvei)

6- ajout d'un cercle en carte plastique sur les 2 parties de la soucoupe pour avoir quelque chose de bien plat


(https://live.staticflickr.com/65535/51595567169_c6e9e45ca0_o.jpg) (https://flic.kr/p/2mBjLyi)

7- collage provisoire de la soucoupe avec du double face, puis on met du putty (Wave mori mori)

(https://live.staticflickr.com/65535/51594904426_1dd2064739_o.jpg) (https://flic.kr/p/2mBgnxG)

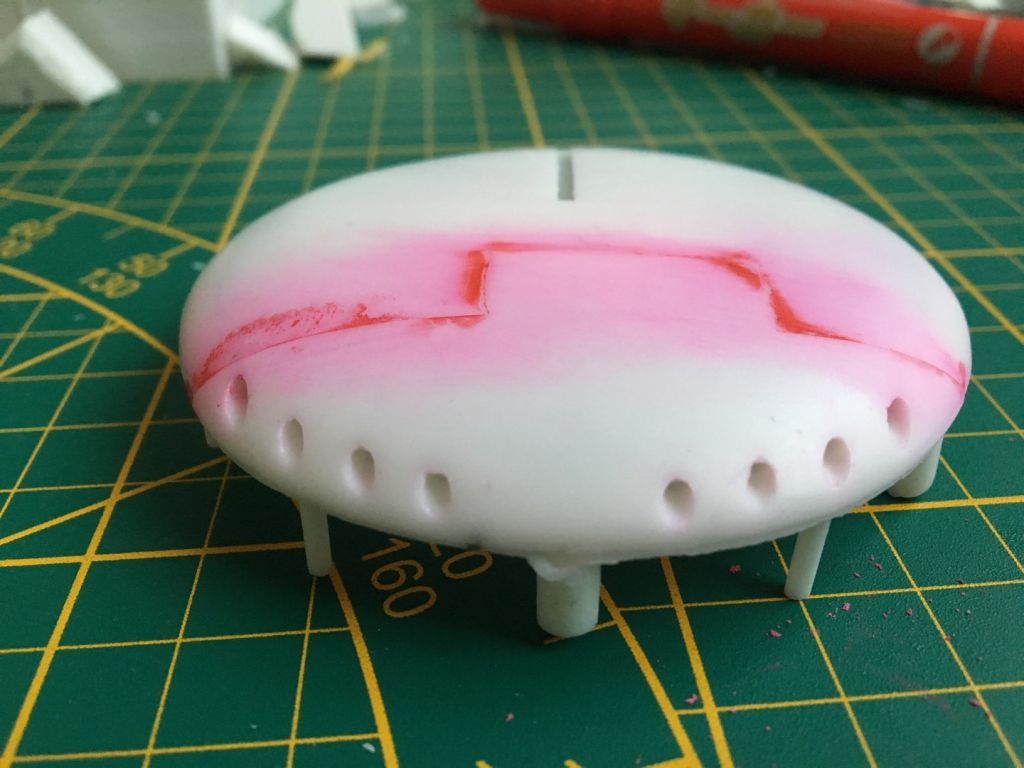

8- on ponce pour retrouver la forme de la soucoupe, et voilà ça commence à prendre forme  ;)

(https://live.staticflickr.com/65535/51594904411_1026026ac3_o.jpg) (https://flic.kr/p/2mBgnxr)


Suite au prochain post...  :)

sympa ton astuce pour positionner les tubes! :number1:

dis donc,par contre ça fait peur les sacrées stries de l'imprimante 3 D!!!

 :cool: :aplausos: :aplausos: :aplausos: :aplausos:

salut très chouette  :aplausos:

Salut!

Sympa! C'est aussi du tam epoxy que tu utilises sur les 1er photos?

Le guide tu l'a fait comment?

Si non oui tu t'es lâché sur l'épaisseur de couches! ;D ça a pas du mettre bien longtemps a imprimer.

Si tu es fan de goldorak il ya le fichier pour goldorak et sa soucoupe sur thingiverse.


https://www.thingiverse.com/thing:2384354


https://www.thingiverse.com/thing:2389607

Bonsoir,

arghhh... je n'aurai pas le temps de tout poster ce soir  :-\

mais je peux au moins répondre à quelques questions/remarques:

- pour l'impression je connais les limites de mon imprimante donc pour quelque chose que je devrai de toute façon reprendre une qualité draft est suffisant et rapide. C'est clair qu'avec une Form 2  ce serait différent  ;)

- le putty jaune c'est du Mori Mori. Un mastic polyester de chez Wave (Japon), une sorte de Sintofer.
Autant c'est pas le top pour la santé, autant c'est parfait pour les kits.

- le guide est fait avec de la carte plastique et des profiles carrés.

- merci pour les liens Thingverse. ;)

A bientôt  ;)

Mais c'est que ça envoie ici  :aplausos:  :cartonnes:

Question : tu parles d'éclairer les orifices but par où ? on a pas vu de photo de l'installation des leds toussa toussa avant que tu fermes le tout :-|

C'est dur a poncer le mori mori? c'est bi composant ou pas?

 :aplausos: bonne idée a prendre

Vraiment sympa ce projet  ça ne nous rajeunit pas
C'est un boulot  de fou j'aurait déjà  abandonné  j'ai  horreur du mastic
Mais tu t'en sort plutôt bien   :aplausos:
J'ai hâte de voir ça fini

Bonjour,

Ho que c'est bon ça ! C'est vrai que le boulot est conséquent, mais au résultat ça va être genial

Bonne suite

Excellent sujet.
J'ai hâte de voir ça terminé!!
:aplausos:

Citation de: ZWUL le 18 Juin 2018 à 08:33:39
Excellent sujet.
J'ai hâte de voir ça terminé!!
:aplausos:

:+1: :cool:

Citation de: Pascal le 18 Juin 2018 à 09:40:24

Citation de: ZWUL le 18 Juin 2018 à 08:33:39
Excellent sujet.
J'ai hâte de voir ça terminé!!
:aplausos:

:+1: :cool:

:+1: :+1:

Bonsoir  :)

le souci des lasers étant réglé, on attaque les parties de la soucoupe où vont s'insérer les ailerons latéraux...
Les ailerons font 1mm d'épaisseur, donc 0.5mm pour les parties bases et hautes de la soucoupe.

Découpage d'une bande de carte plastique de 0.5 de la bonne dimension, puis réalisation d'une "empreinte" avec le putty Tamiya pour les parties bases et hautes de la soucoupe.

(https://live.staticflickr.com/65535/51594904021_96d5efb269_o.jpg) (https://flic.kr/p/2mBgnqH)

(https://live.staticflickr.com/65535/51595796050_f433e4c488_o.jpg) (https://flic.kr/p/2mBkWAw)

(https://live.staticflickr.com/65535/51595567124_c2002e42d1_o.jpg) (https://flic.kr/p/2mBjLxw)

(https://live.staticflickr.com/65535/51595567114_8e113f00fb_o.jpg) (https://flic.kr/p/2mBjLxm)



On ponce, et on vérifie que c'est bon...
Et voilà  :)



Sauf qu'est pas si bon que cela  :pleure:
Pour quelque chose de plus précis il va falloir trouver autre chose.
On recommence donc mais cette fois-ci, on va faire une sorte de sandwich avec de la carte plastique afin de mieux maitriser les dimensions.

On fabrique une sort de guide qui sera inséré dans la soucoupe...

(https://live.staticflickr.com/65535/51595125678_2a0c1aaa63_o.jpg) (https://flic.kr/p/2mBhvjo)

(https://live.staticflickr.com/65535/51595795585_07896ae786_o.jpg) (https://flic.kr/p/2mBkWsv)

(https://live.staticflickr.com/65535/51595125673_fabec25cfb_o.jpg) (https://flic.kr/p/2mBhvji)

(https://live.staticflickr.com/65535/51595796005_63cb281c4a_o.jpg) (https://flic.kr/p/2mBkWzK)

(https://live.staticflickr.com/65535/51594904371_5ca9b1738e_o.jpg) (https://flic.kr/p/2mBgnwK)

(https://live.staticflickr.com/65535/51595567079_5e921993a8_o.jpg) (https://flic.kr/p/2mBjLwK)


Tout coulisse bien  :)
Et c'est reparti pour une séance mastique - ponçage.

Prochain post: les ailerons  :)

 :aplausos: c'est un vrai travail de modeleur ! et bien décrit !

Les ailerons...

Dès le départ je comptais utiliser de la carte plastique pour les ailerons donc pour le modèle 3d il n'y a que du 2mm et du 1mm pour ces parties afin de les refaire facilement  :)

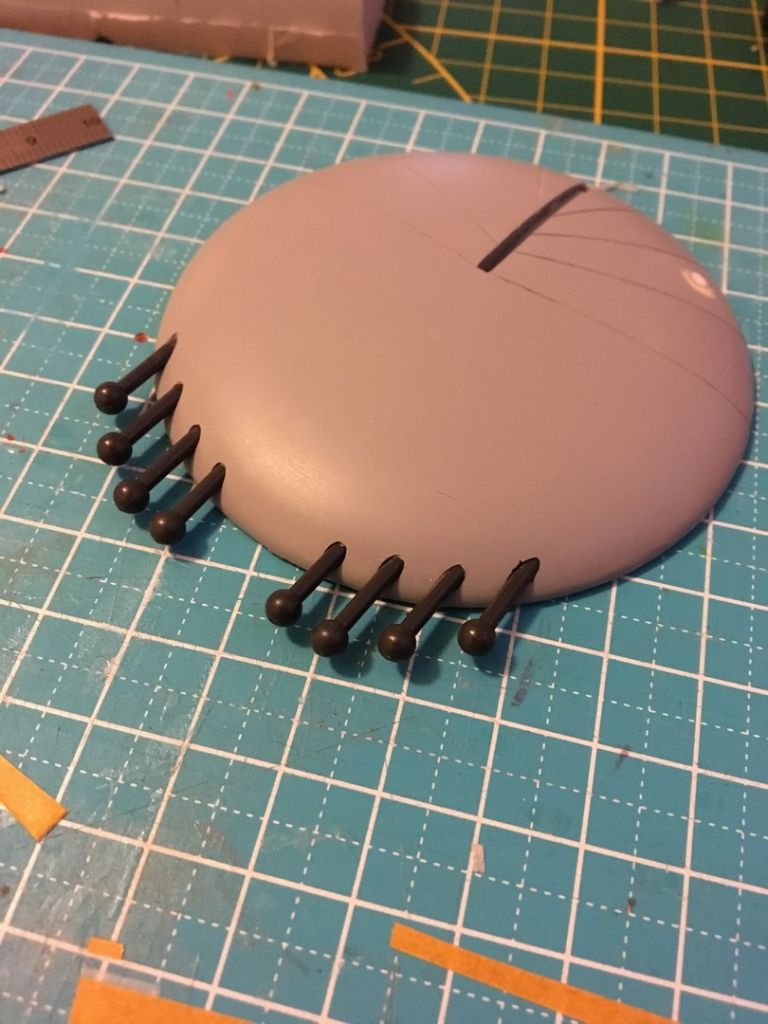

Aileron dorsal de 2mm (2x1mm) et ses 2 petites ailes...

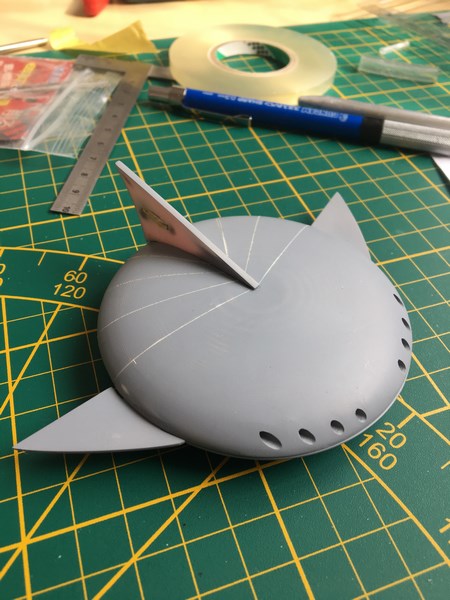

Passage au primer pour y voir plus clair... ou plus gris  ;)

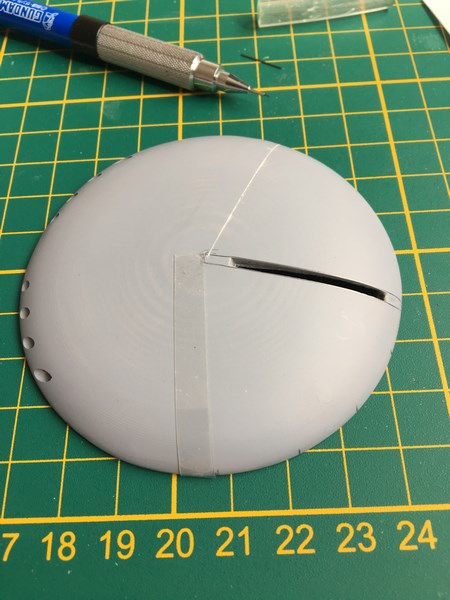

Bon l'encoche de l'aileron dorsal n'est pas tip-top, on va essayer de refaire cette partie...

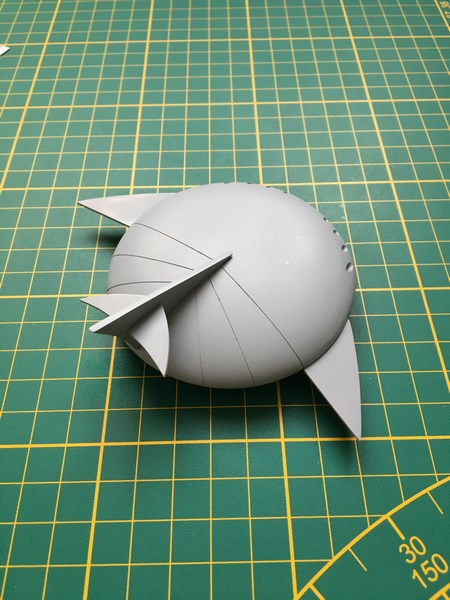

Et voilà, on s'approche de la fin.
Prochain post demain  :number1:

Très intéressant et très bonnes explications  :aplausos:

Passionnant, d'autant que ce modèle est rarement vu en kit ou scratch.
C'est une super idée que tuas eu là!!

Si tu attaque les golgoth fais nous signe!!

Maintenant étape gravure... :)



Pas de problème particulier, si ce qu'avec la faible qualité d'impression on ressent bien les couches en escaliers, on sent bien la différence de matière PLA/mastique, mais en y allant gentiment ça se passe plutôt bien...





On passe au dessous de la soucoupe (modèle A) ...

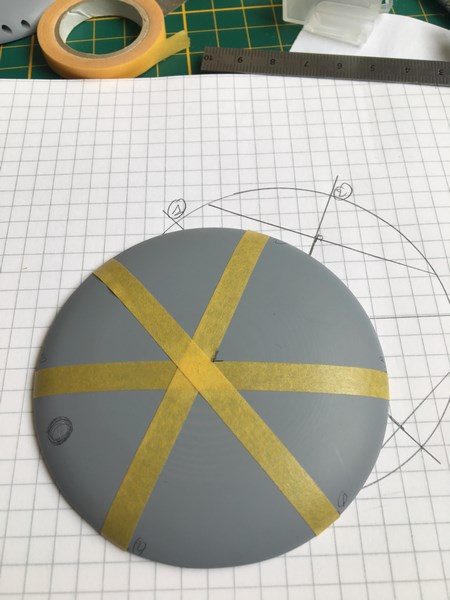

On cherche le centre...

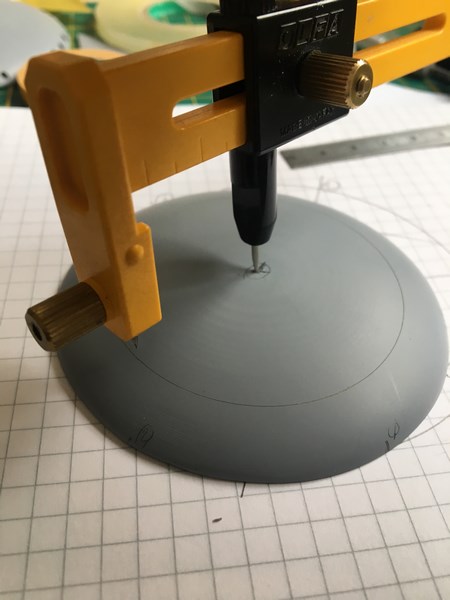

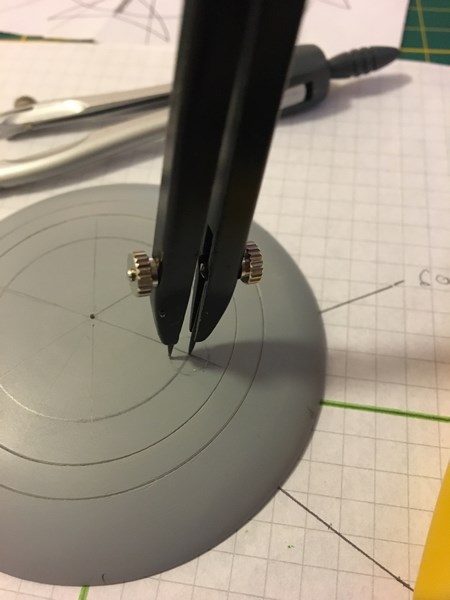

Ensuite on trace au bon diamètre...

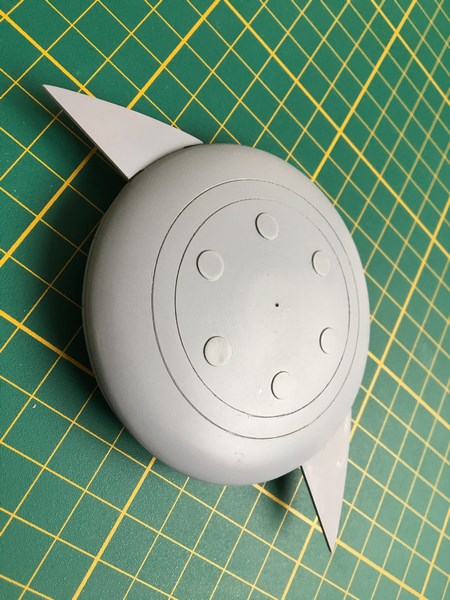

Et on arrive à cela:



Pour les petits cercles je me suis tâté... ça me semblait assez difficile de faire quelque chose de propre.
Je tenté le coup mais j'ai abandonné, je n'arrivai pas à obtenir quelque chose de net  :-\
Et surtout en faire 6 aurait été vraiment galère.



C'est pas grave... on cherche une autre solution (simple et efficace si possible) ...

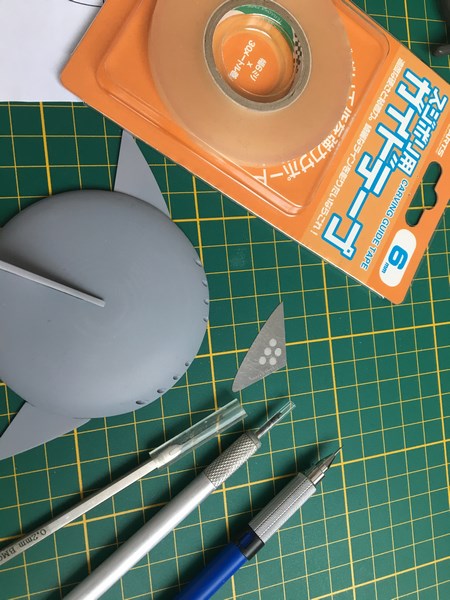

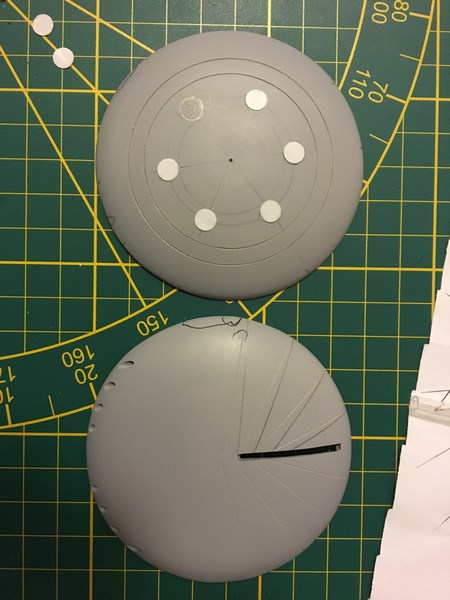

Au final j'opte pour des disques en carte plastique 0.3mm découpés avec un emporte pièce (6mm) que je colle et hop c'est net, précis et facile ;)



Et la je me rend compte que les tracés sur le haut de la soucoupe sont mal positionnés  :pleure:, donc on remet du putty, on ponce et c'est reparti pour un tour.

Allez hop, dernier post de l'état actuel de ma p'tite navette  :)

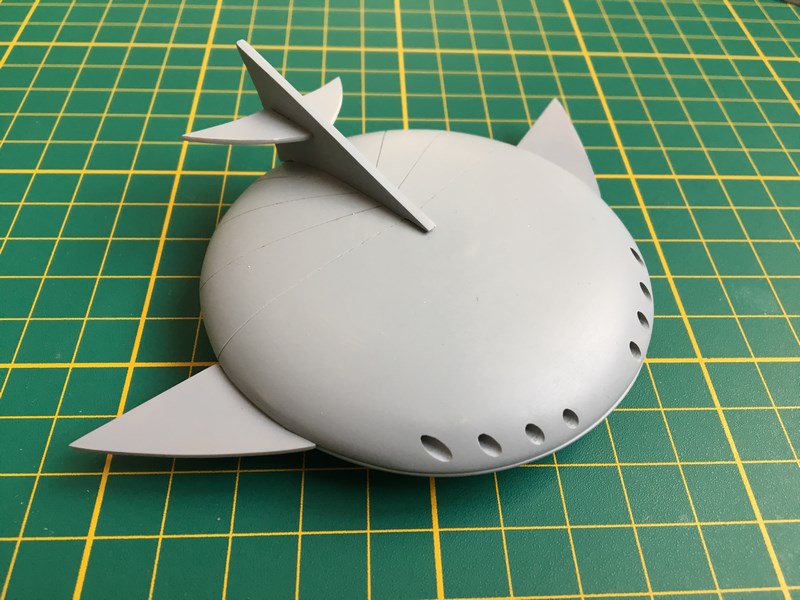

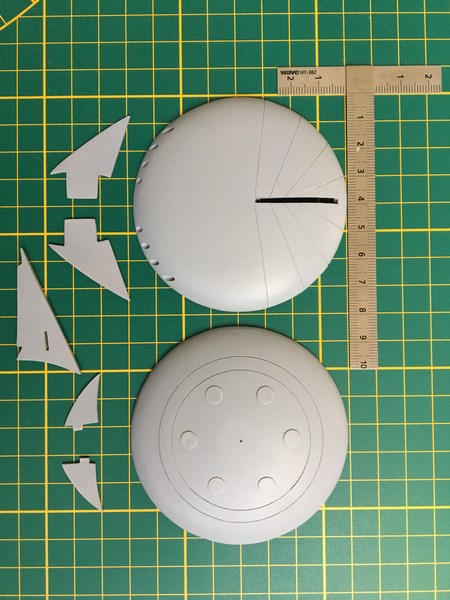

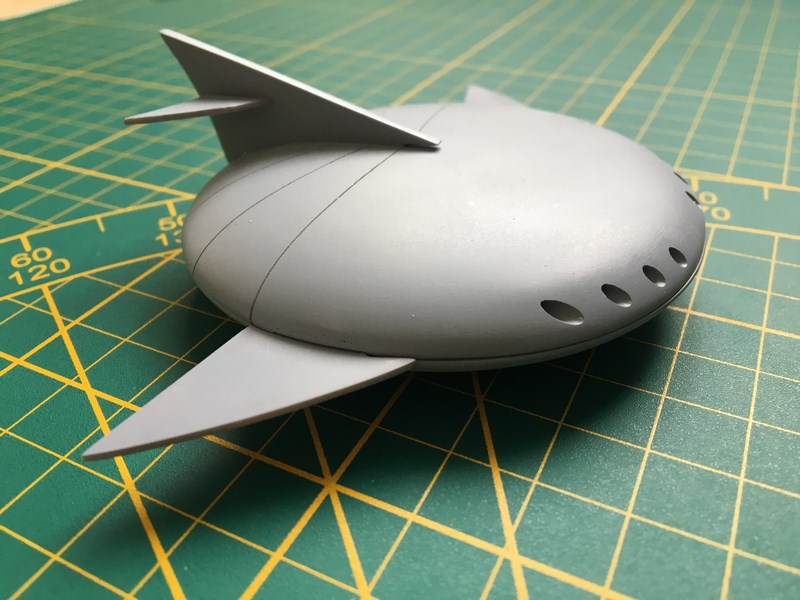

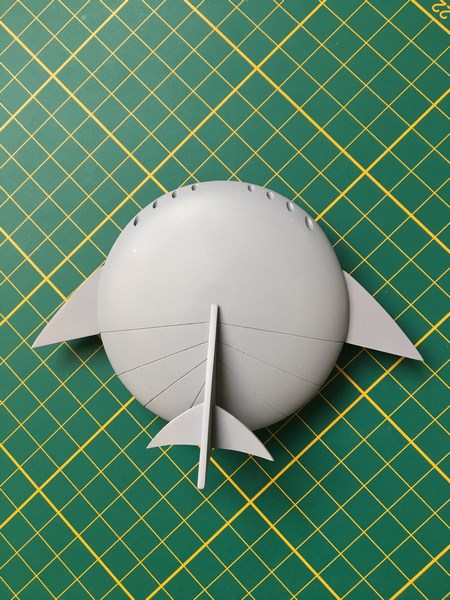

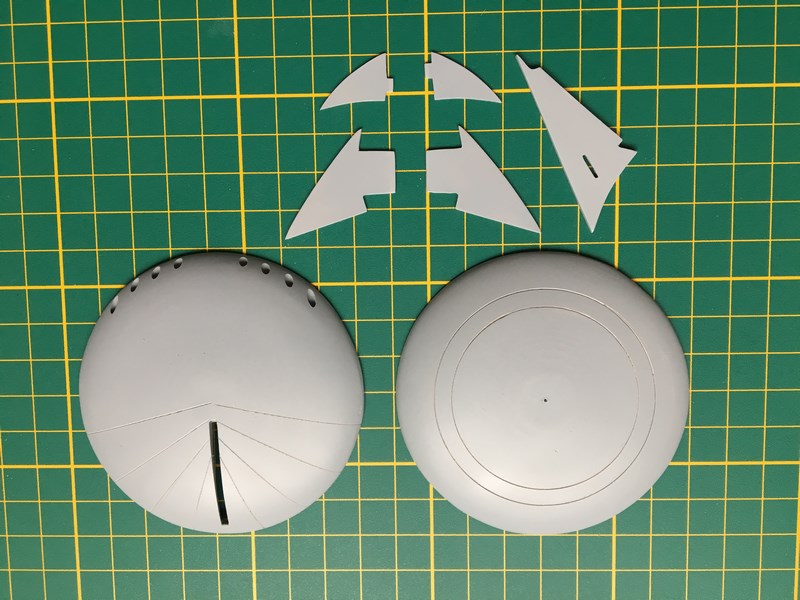

Voilà  :)

Cela m'a donc pris 1 mois pour en arrivé là.
Je suis pas mécontent d'être arrivé à ce résultat en partant de zéro.
Cela m'a permis de tester pas mal de chose qui me serviront plus tard  ;)
Je posterais d'ailleurs bientôt quelques trucs dans la section appropriée du forum.

Prochaines étapes pour ces prochains jours:
- moulage/tirage résine
- montage/peintre/éclairage

:)

 :number1:
:Merci: pour le pas à pas !
ça te fait un beau master de moulage !

Wonderbach!!!

Vraiment je suis sous le charme de cette petite navette. Je l'ai tellement vue étant petit...........................
J'ai pas noté les dimensions.
Tu vas en tirer combien?

Citation de: ZWUL le 20 Juin 2018 à 08:05:32
Wonderbach!!!

Vraiment je suis sous le charme de cette petite navette. Je l'ai tellement vue étant petit...........................
J'ai pas noté les dimensions.
Tu vas en tirer combien?

:+1:

il est fort ce MisterK  :aplausos: :aplausos: :aplausos:

C'est super propre bravo!  :aplausos: :aplausos: :aplausos: :cartonnes:

 :aplausos: un sujet qui me rend nostalgique....

simple et efficace! :number1:

C'est un super boulot, bravo !

BRAVO!!!! :aplausos: :aplausos: :aplausos: :aplausos: :aplausos: :aplausos: :aplausos:
Moulage prévu au cas ou?.......

je découvre seulement ce projet (oui, j'ai honte !) et je n'ai pas de mot pour qualifier ce superbe projet !!!

toute notre enfance est là !

pour l'idée : :prosterne:
pour le scratch : :prosterne:
pour la qualité de réalisation : :prosterne:

GÉNIALISSIME MisterK !!!

voilà (encore) un projet qui va finir sur le blog...
La suite, la suite !!!!!!

Merci de vos commentaires, c'est très sympa  ;)

En réponse à quelques questions:

dimensions:
- diamètre de la soucoupe est de 8cm, avec les ailes cela fait 14cm d'envergure
- hauteur de 3,6cm en avec l'aileron

éclairage:
- 8 ouvertures de 2,2mm
- espace pour caser les diodes, ...
Je posterai ce que cela donne bientôt.

tirage:
- c'est prévu. J'ai le silicone et la résine mais comme c'est une partie que je maitrise pas trop je ne peux rien garantir, on verra comment cela va se passer. Je pense attaquer ce week-end.

A ce sujet je me demandais comment colorer la résine (résine polyuréthane 74A/78 de chez Esprit Composite dans mon cas).
Acrylique Tamiya? Laque Mr Color? Encre? Si vous avez des infos je suis preneur  :)

Et non pas de golgoth pour l'instant... mais l'OVTerre me tenterai bien   ;)

RoOooo!!! comme tous les autres, excellent ton scratch... arf j'veux le même   ;)

Hello  :)

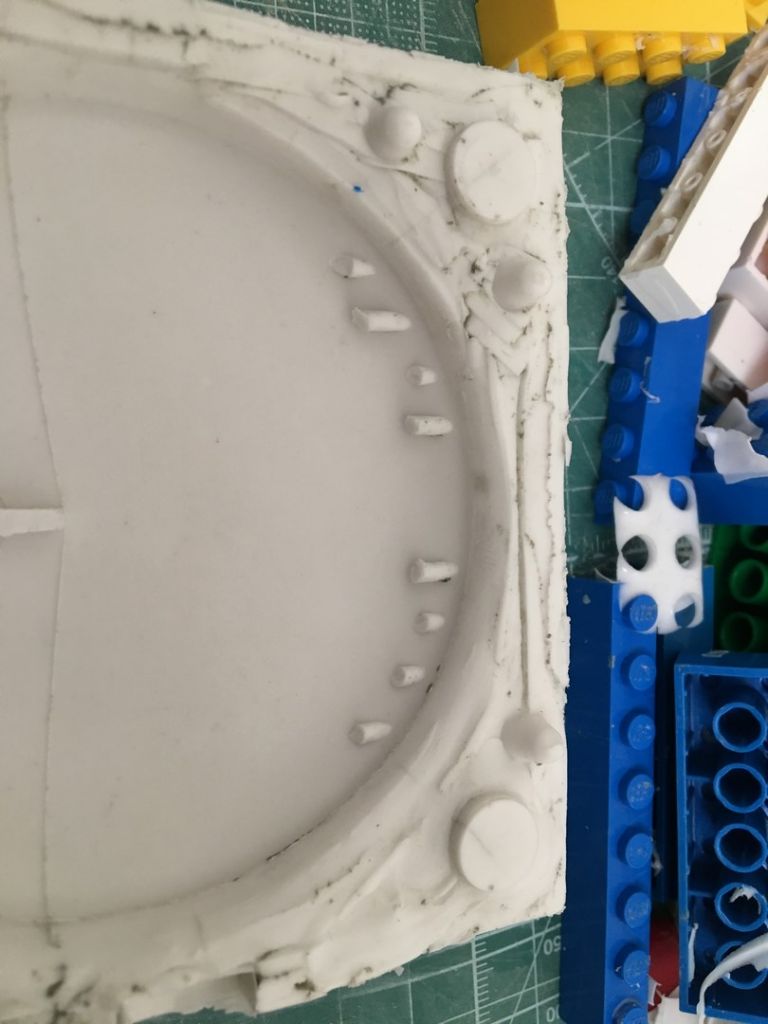

ce week-end je me suis attaqué au moulage. J'ai commencé par le bas de la soucoupe qui est le plus simple.

Création d'un moule en 2 parties.

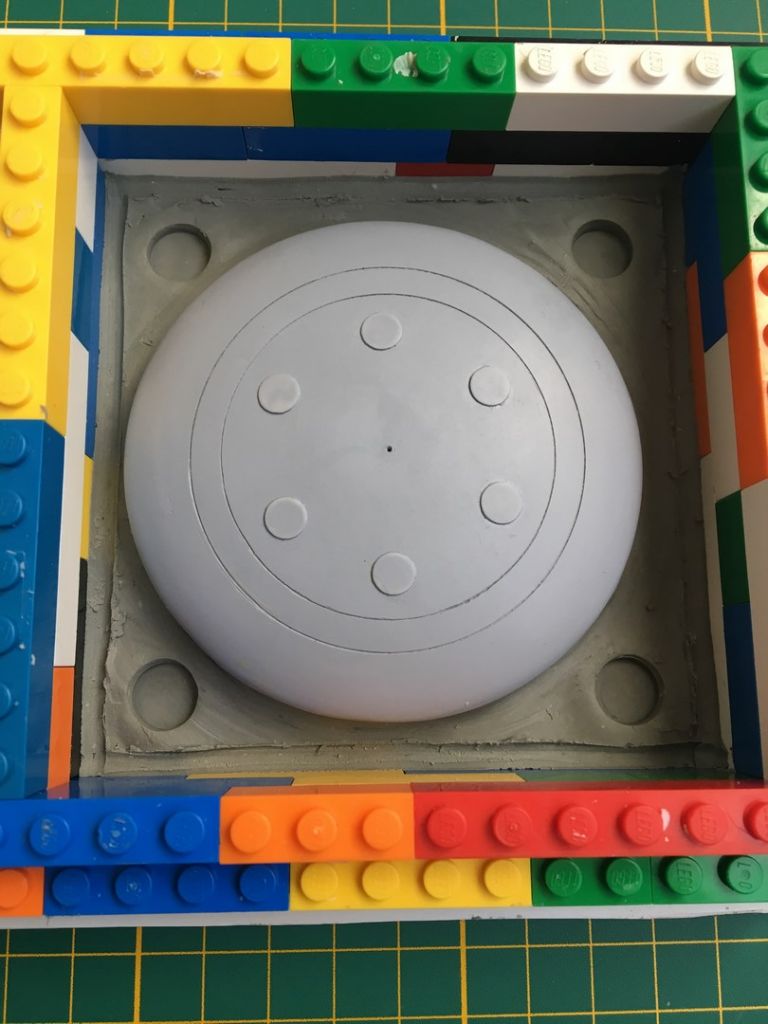

Partie 1...

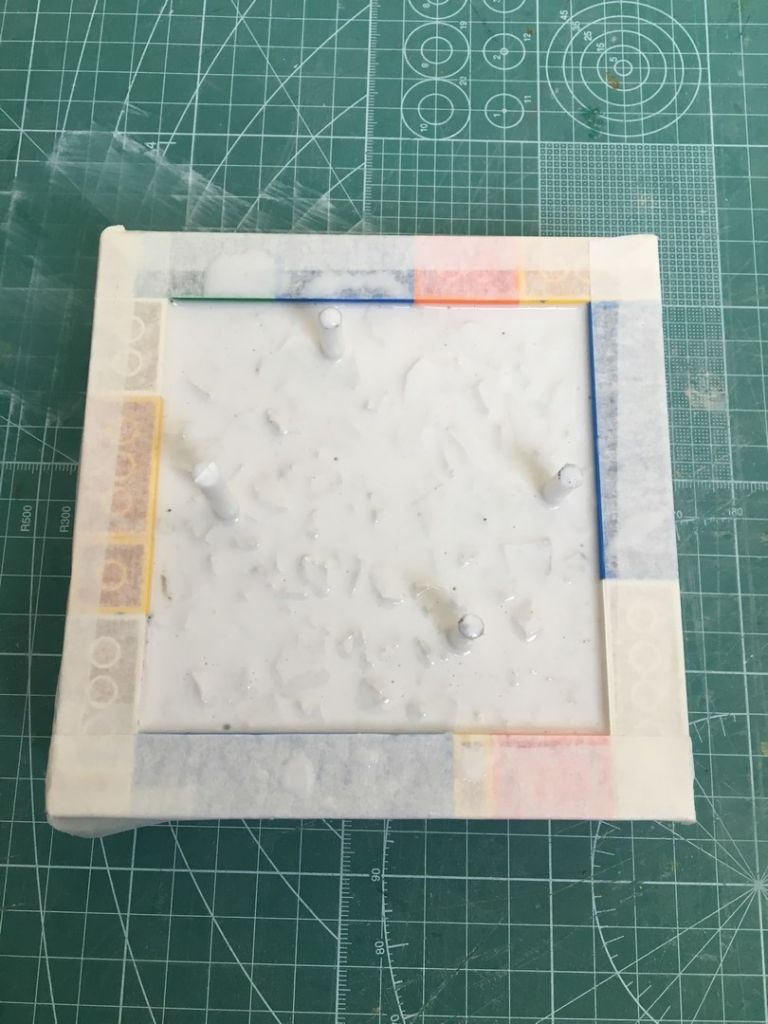

On coule le silicone, une fois sec on retire le fond en pâte à modeler, puis ajout des cheminées pour couler la résine et laisser l'air s'échapper.

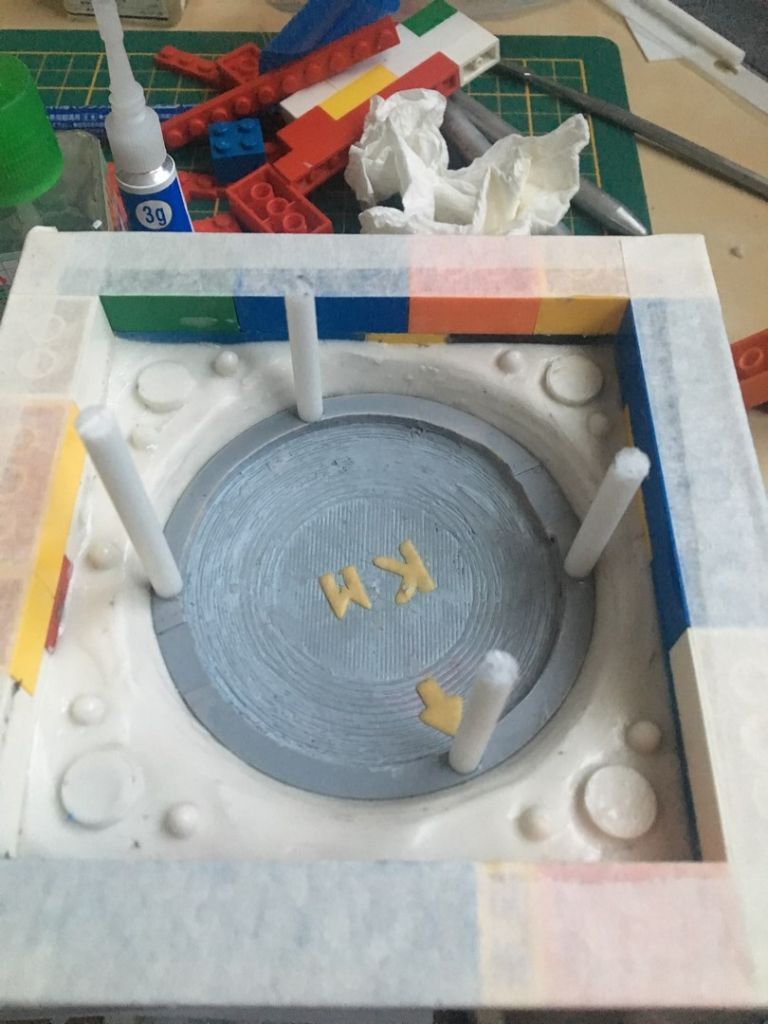

Partie 2...

On n'oublie pas de badigeonner de vaseline cette première partie en silicone, puis on coule le silicone.
Ce qui semble flotter à la surface se sont des petits moreaux de silicone récupérés d'un vieux moule histoire d'ajouter du volume et donc de verser moins de silicone. ;)

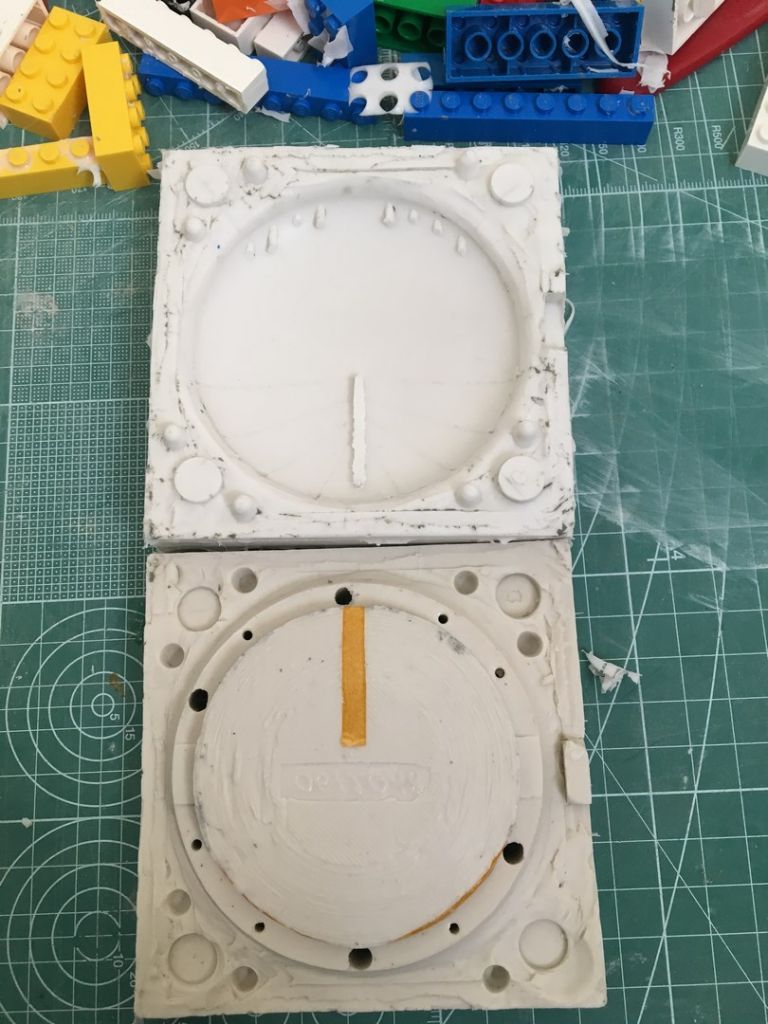

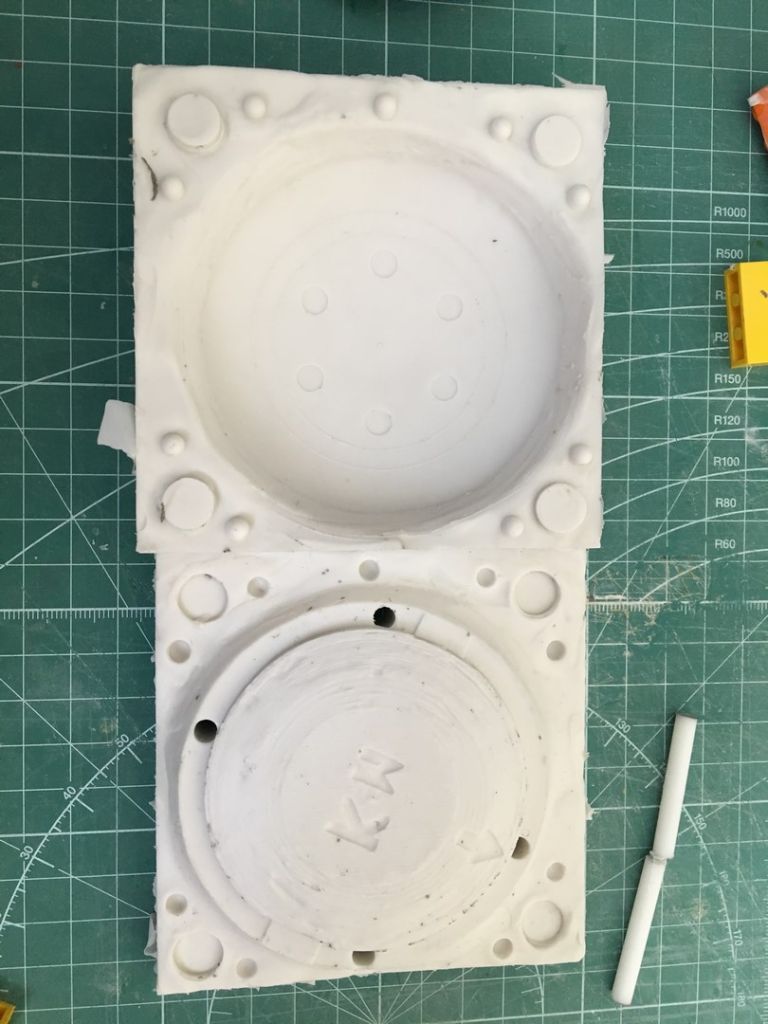

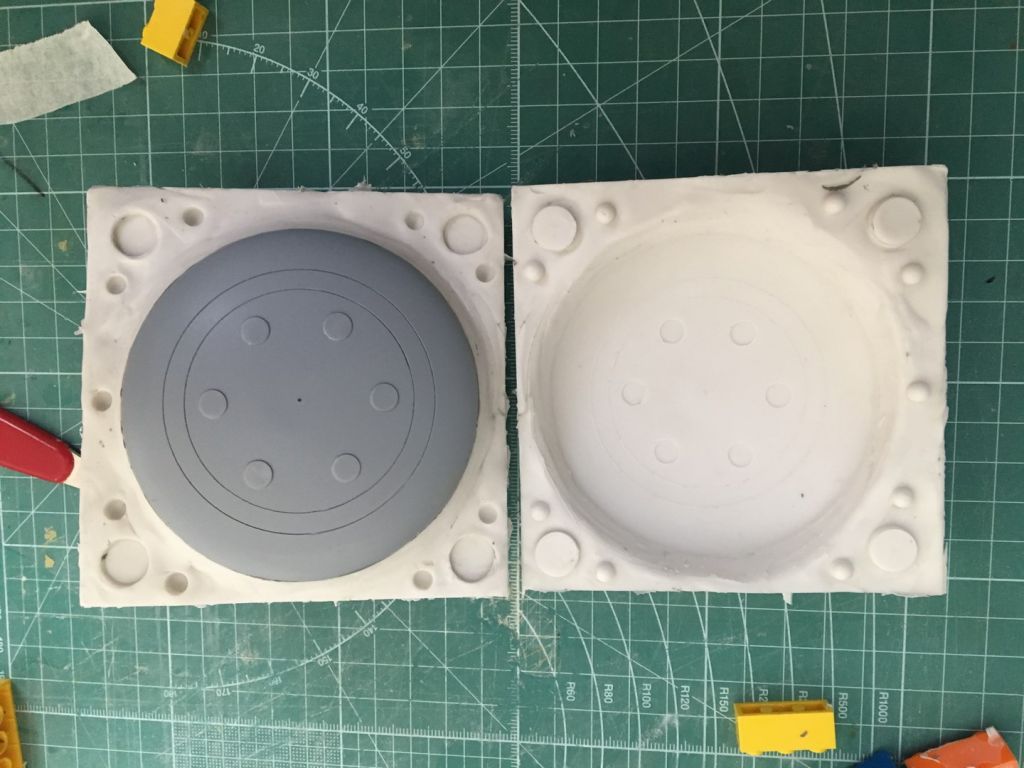

On démoule le tout...



et voilà:

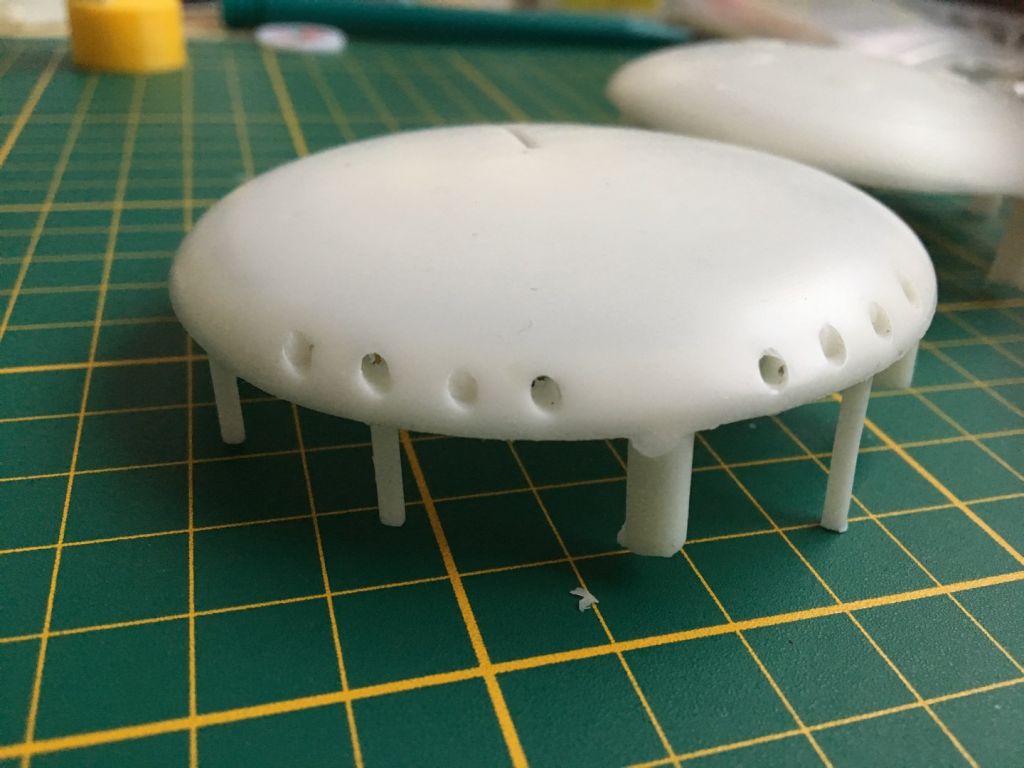

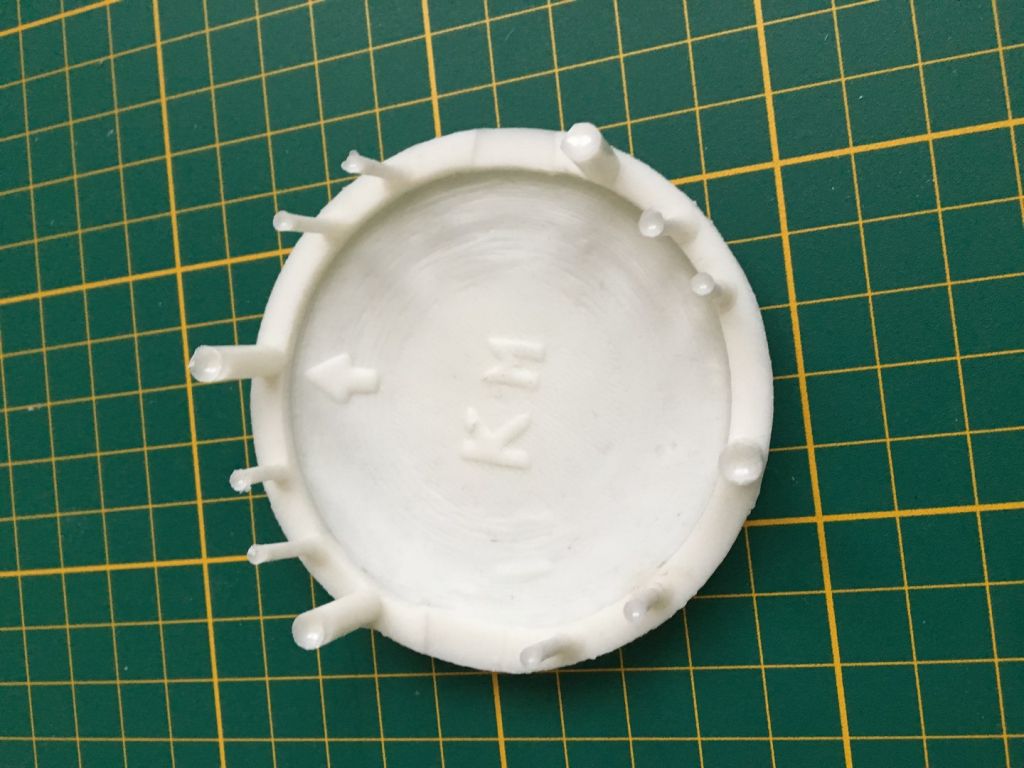

Allez hop... premier tirage de test...

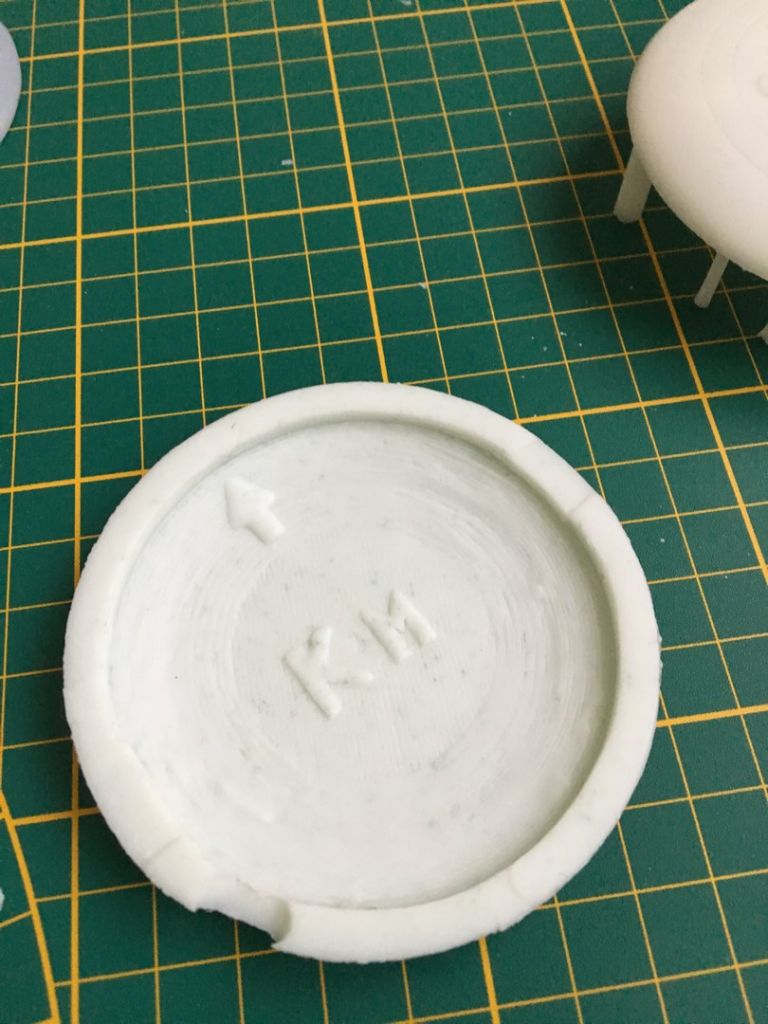

Arghhh... une méchante bulle :-\
Mes cheminées ne sont pas suffisantes... j'en alors rajoute des plus petites, et c'est nickel!



Donc pour le bas de la soucoupe c'est validé.
(le premier tirage avec la bulle à été récupéré en remettant un peu de résine, il faudra juste poncer un peu)

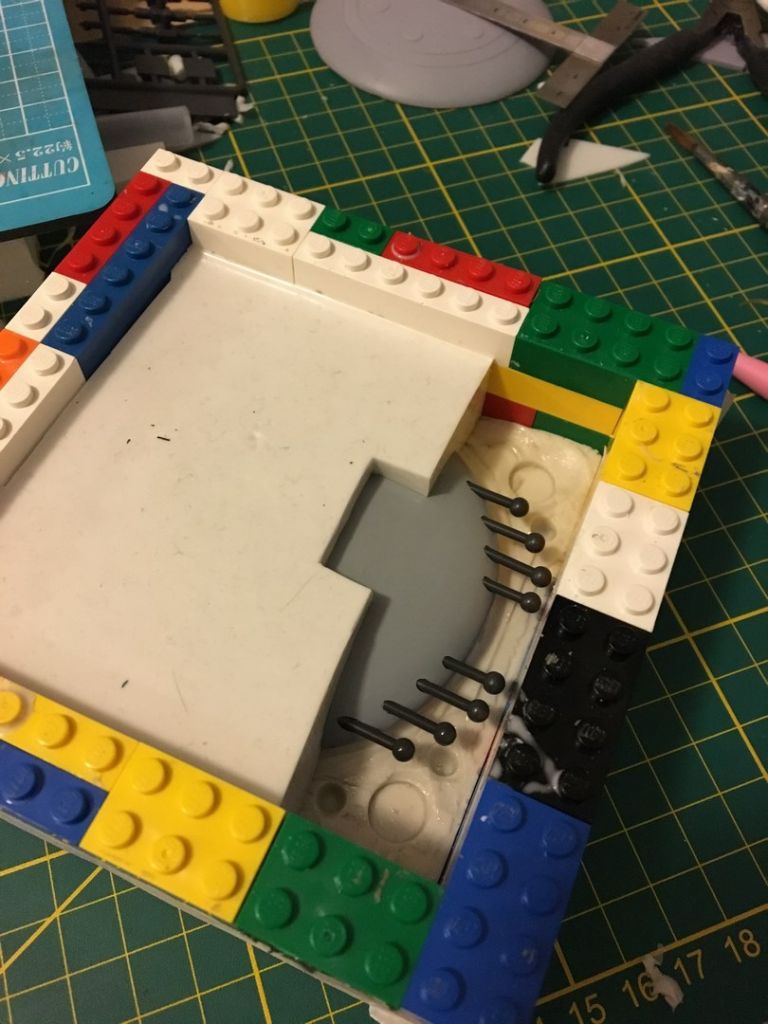

Pour le haut de la soucoupe c'est plus ou moins la même chose...



Sauf que, comme je le présentais les trous des lasers poseraient problème. :(
Les petits morceaux de silicone qui entrent dans les lasers sont un peu restés collés dans ceux-ci.
Un peu de vaseline aurait pu aider - attention à ne pas sortir cette phrase du contexte  ;)

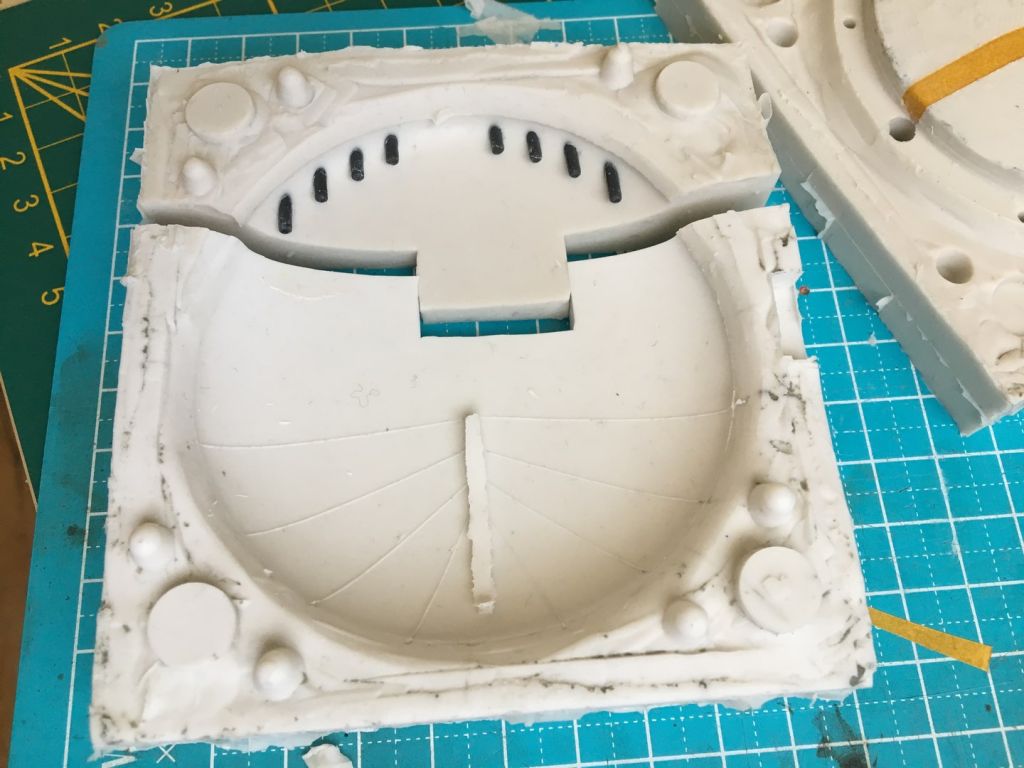

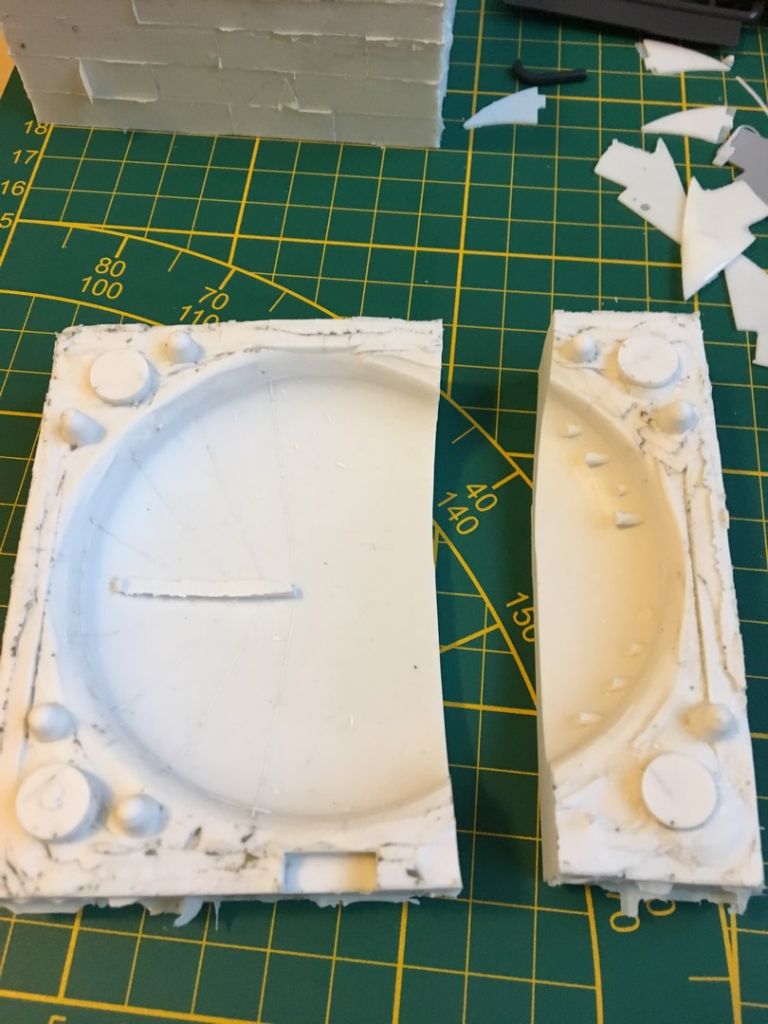

Au final, voila le résultat:



C'est acceptable car les empreintes des trous sont là, donc une coup de foret et c'est réglé, mais c'est quant même pas top.
Je vais essayer résoudre ce problème.

Suite au prochain épisode  :)

Top de chez top  :aplausos: :aplausos:

Merci pour ce petit tuto moulage
plusieurs questions:
-utilises tu une pompe à vide?
-les petits morceaux de silicone pour limiter la quantité,ne coulent pas au fond du moule et viennent toucher la surface à mouler?(je compte bien réutiliser cette astuce)
-est-ce que faire un moule verticale en deux parties pose des problèmes particuliers à ton avis?

Citation de: zebulon le 25 Juin 2018 à 07:39:33
Merci pour ce petit tuto moulage
plusieurs questions:
-utilises tu une pompe à vide?
-les petits morceaux de silicone pour limiter la quantité,ne coulent pas au fond du moule et viennent toucher la surface à mouler?(je compte bien réutiliser cette astuce)
-est-ce que faire un moule verticale en deux parties pose des problèmes particuliers à ton avis?

Pas de pompe à vide pour la réalisation des moules. Je coule juste le silicone en un très fin filet d'environ 25cm de haut Je n'ai jamais eu de problème particulier... si ce n'est de concentration pour pas couler à côté du moule  :)

Les petits morceaux de silicone je ne les ajoute que vers la fin.
Dans l'ordre:
silicone au pinceau sur la pièce, puis on coule une bonne couche de silicone, puis je rajoute les morceaux, puis je fini avec une dernière couche de silicone. Ceux-ci ne sont jamais tombé dans le fond en contact avec la pièce, surement la viscosité du silicone.

Pour les moules verticaux en 2 parties pas de pb particulier. Il faut juste que le moule soit bien hermétique et que la pression appliquée pour joindre les 2 parties soit uniforme en utilisant des cales et pas directement des élastiques ou pinces.

Bon, je suis pas un expert non plus, c'est juste ma méthode.
Certains membres du forum doivent en savoir plus que moi :)

Bon, n'étant pas 100% satisfait concernant le moulage/tirage du haut de la soucoupe, j'ai cherché des solutions... et j'ai ouvert ma bible: Gundam Scratch Build Manual  :prosterne:

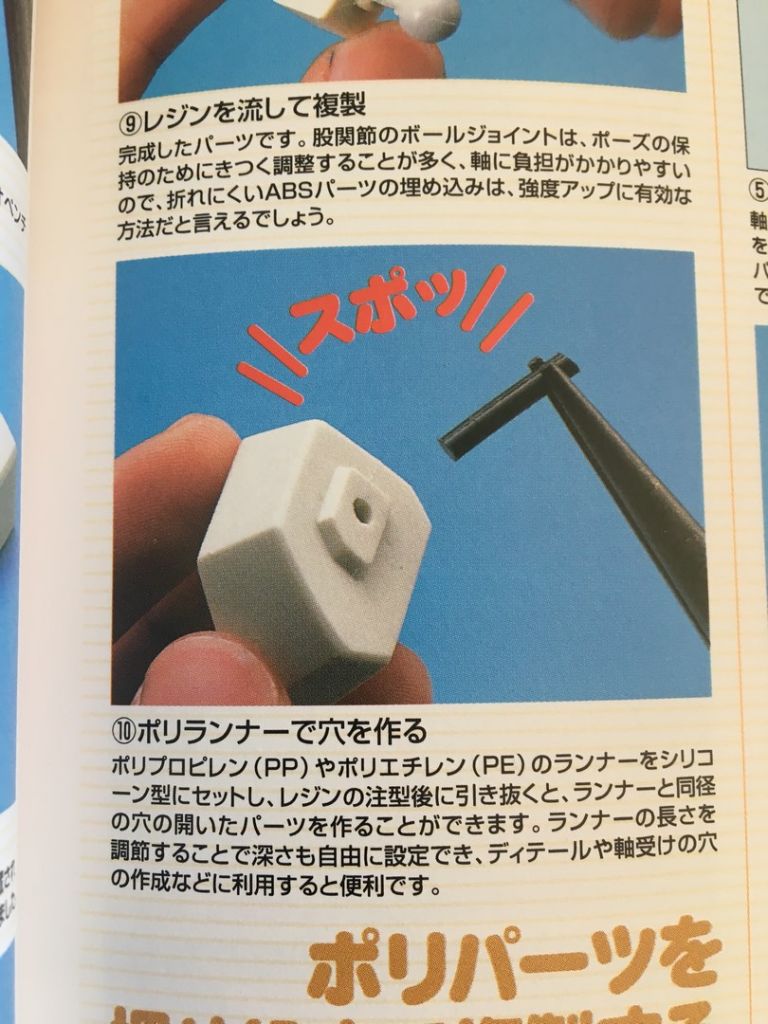

Et ma solution était là:



En gros cela explique que la résine ne prend pas sur le silicone (of course), sur le polypropylène et le polyéthylène dont sont fait les éléments polycaps que l'on trouve dans les kits Gundam entre autre. On peut donc s'en servir dans les moule pour réaliser des trous dans la résine qui y sera coulée.

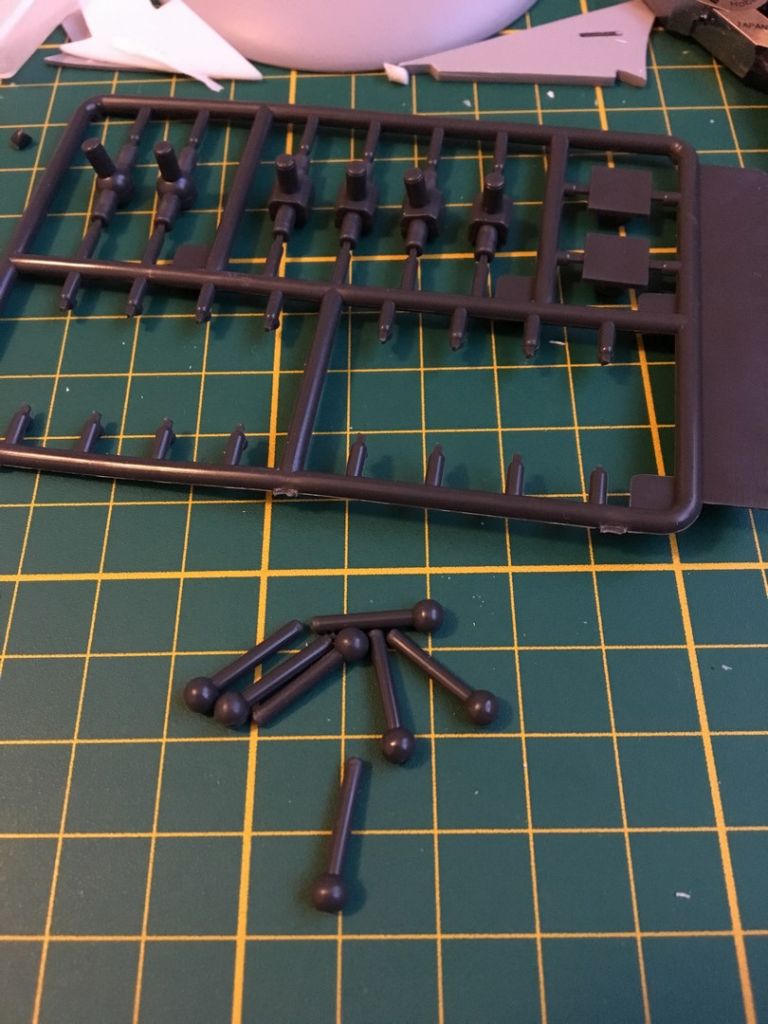

Et coup de bol j'en avait sous la main dont les tiges font 2mm.



Pile poil pour remplir les trous...


Donc, pour tester cette solution et vu que mon moule ne me donne pas satisfaction on va le scarifier et si ça marche j'en referais un.
:laser:




Nouveau moule:


Nouveau tirage... les trous sont nickels!  :)



La ligne de moulage n'est pas top, mais ce n'était pas le but de la manip.



Bon le principe est validé.
On repart donc pour un nouveau moule, et je vais également commencer à monter la navette. :)

merci pour l'astuce!
je suis preneur de toute info concernant le moulage,car la je compile les différents conseils qui m'on été donné pour attaquer le moulage de la caisse de l'APC ALien qui est problématique

Vraiment très sympathique et interessant à suivre ce sujet!
J'y apprends beaucoup de chose (jamais documenté sur le moulage etc)
:Merci: MisterK

C'est plus que limpide!!!!!!!!!!!!!



Merci beaucoup pour la démonstration.
Je serais intéressé par un exemplaire.

Citation de: ZWUL le 27 Juin 2018 à 08:36:16
C'est plus que limpide!!!!!!!!!!!!!

C'est sur que quand c'est bien expliqué, c'est nettement plus simple à réaliser ...  :haha:

En tous cas merci pour ce tuto remarquable

Citation de: Poseidon690 le 27 Juin 2018 à 09:01:25
En tous cas merci pour ce tuto remarquable

:+1: yep!! très instructif... merci  ;)

Citation de: ZWUL le 27 Juin 2018 à 08:36:16
C'est plus que limpide!!!!!!!!!!!!!

:haha:
Des fois une photo suffit, mais là sans l'explication c'est pas facile.
Finalement ça sert d'avoir appris le japonais... :)

Citation de: Loks le 27 Juin 2018 à 08:09:07
J'y apprends beaucoup de chose (jamais documenté sur le moulage etc)

moi aussi...à mes dépends, mais c'est comme cela que l'on progresse  :number1:

Citation de: zebulon le 27 Juin 2018 à 07:26:18
merci pour l'astuce!
je suis preneur de toute info concernant le moulage,car la je compile les différents conseils qui m'on été donné pour attaquer le moulage de la caisse de l'APC ALien qui est problématique

J'avais vu ton post sur l'APC et effectivement côté moulage cela ne semble pas une mince affaire.

Après réflexion, j'ai pensé que cette technique pourrait être utile pour des canons par exemple, pour avoir des intérieurs de cylindres nickels.

Pour des tirages, pas de souci... si ce n'est de pouvoir offrir quelque chose qui tienne la route en terme de qualité.
Donc pour l'instant je me concentre sur le moulage, et le montage d'un premier exemplaire.
Si c'est ok, ce sera un plaisir partager le résultat de mon travail avec vous ;)

un rêve d'enfant, bravo pour le travail, un très beau resultat

Hello,

j'espère que le week-end c'est bien passé  :)
En tout cas le mien a été productif...

Tout d'abord j'ai monté ma première soucoupe avec mes premiers tirages en résine:



J'ai mis des aimants afin de pouvoir ouvrir la soucoupe, on verra plus tard pourquoi  ;)
Cela demande quelques ajustements, mais rien d'insurmontable.



Et hop ...





(note: le socle vient d'un kit Bandai)

Maintenant place à le peinture.
Pour le moment je colle au dessin animé, c'est très "plat"  :(
Mains bon on va respecter le schéma d'origine.

(note: Les photos sont un peu saturées - en vrai c'est un peu moins flashy)



On met le couvert ...











Maintenant... lumière!!!

A départ j'étais parti sur des diodes 2mm, puis de la fibre 2mm, mais:
diodes -> il en faut 8 et donc ça consomme
fibre -> 2mm c'est trop rigide

Donc on va faire simple... une diode et du plastique vert transparent :)
Avantage: facile, on alimente avec une pile bouton et ... le tout tient dans la soucoupe.
La raison des aimants était de pouvoir accéder à la partie électronique et de n'avoir aucun fil qui ne sorte du kit  ;)





La pile et l'interrupteur sont collés au pistolet à colle.



Et voila...










J'ai aussi fais quelques tirages:



Donc voilà ce projet est je pense terminé.
J'ai testé et appris pas mal de choses qui me seront très utiles pour de prochains travaux.
J'étais content d'avoir pu échanger avec vous  :number1:

Je compte monter prochainement une autre soucoupe avec un shcéma de couleur un peu moins old school que celle-ci, là on était dans l'hommage à la série  :)

Bien joué c'est rondement mené  :aplausos:

Astero... ! Astero cool  :aplausos:

Je le voyais plus gros mais pour décorer son bureau im-pec !

Très bien fait !

Pour limiter le nombre de cheminée tu aurais aussi pu le mouler à 45 degrés pour faciliter l'évacuation de l'air.

Goldorak go! rétro-laser en action !

Très beau et très  professionnel  bravo elle est superbe  :aplausos:

Bonjour,

Tout a été rudement bien mené, la conception, la réalisation, le montage et la présentation.

C'est très chouette, et ça ramène à des temps lointains (https://i13.servimg.com/u/f13/19/90/45/86/vieux-10.gif) (https://servimg.com/view/19904586/75)

Moi je dis chapeau bas l'ami!!!
Réalisation en un tour de main, belle démonstration, très pro.

Goldorak n'était déjà plus de ma génération (ba oui suis jeune moi  :mdr:)
Mais je reste admiratif du travail  :20:  :cartonnes:

Citation de: Loks le 09 Juillet 2018 à 07:51:42
Goldorak n'était déjà plus de ma génération (ba oui suis jeune moi  :mdr:)

(https://i13.servimg.com/u/f13/19/90/45/86/tu_sor10.gif) (https://servimg.com/view/19904586/76) (https://i13.servimg.com/u/f13/19/90/45/86/0010110.gif) (https://servimg.com/view/19904586/77)

Citation de: Poseidon690 le 09 Juillet 2018 à 07:57:38
(https://i13.servimg.com/u/f13/19/90/45/86/0010110.gif)

=> C'est marrant il a pas de cheveux, c'est censé représenter lequel des membres? ;) :mdr:
:chut: :white-flag: :jesors:

Comme mes camarades, un projet rondement mené. Je suis admiratif!  :aplausos:

Citation de: Loks le 09 Juillet 2018 à 10:07:53

Citation de: Poseidon690 le 09 Juillet 2018 à 07:57:38
(https://i13.servimg.com/u/f13/19/90/45/86/0010110.gif)

=> C'est marrant il a pas de cheveux, c'est censé représenter lequel des membres? ;) :mdr:
:chut: :white-flag: :jesors:

Merci de vos commentaires  :)

Citation de: Helix6187 le 09 Juillet 2018 à 00:54:00
Pour limiter le nombre de cheminée tu aurais aussi pu le mouler à 45 degrés pour faciliter l'évacuation de l'air.

Effectivement c'était une solution, je n'y avais pas pensé  ;)

Citation de: Cerbere15 le 09 Juillet 2018 à 10:14:56
Comme mes camarades, un projet rondement mené. Je suis admiratif!  :aplausos:

:+1: :prosterne: :aplausos: :aplausos: :aplausos: :aplausos: Un grand Bravo!!!!!
Dis y a du rab à la proposition  $ ? au cas ou
pascal

merci pour l'ensemble de ce montage tutoriel  :number1:

Merci à tous c'est très sympa  :number1:

Citation de: Pascal le 09 Juillet 2018 à 17:45:44Dis y a du rab à la proposition  $ ? au cas ou

Yep, je posterais bientôt dans la rubrique ventes du forum ;)

Tous simplement  BRAVO :aplausos:

Excellent !
Que de souvenirs...

RoOooooo!!! que c'est beau... une merveille  :number1:

beau boulot :cartonnes: :cartonnes:
une série en escadrille , cela va donner.
Il ne te manque plus que de faire un Golgot
:aplausos: :aplausos: :aplausos:

Bonjour,

Je suis nouveau et je viens de découvrir ce travail maaaaaaaagniiiiiiiifiiiiiiiiique !   :aplausos:   sur conseil du membre bouq

Ohlalala que c'est beau, très beau travail de modelage !  :1erprix:

Pour le moule, sur mon humble expérience, je pense qu'il faut oublier définitivement les lego et passer au carton rigide (type grand calendrier) recouvert de scotch aluminium. Simple, solide, rapide et pas de perte de silicone dans les interstices des legos.

Ensuite essayer dans la mesure du possible de toujours couler la résine "en source" plutôt que remplir par dessus et autre, avec risque de création d'émulsions, bulles. A 45° comme cela a été dit c'est très bien aussi.

Quelle est la marque de l'élastomère que tu utilises ? Il se colle sur lui même ou non ? Autre question quelle dureté shore a-t-il ? Du moins en plus simple est ce que le moule se tient debout tout seul serré par quelques élastiques ou il faut un coffrage ?

Enfin pour éviter de mettre trop de silicone à des endroits sans utilité, il ne faut pas hésiter à mettre des cales (comme du styrodur recouvert de scotch alu) par endroit avant coulée; mais sans fragiliser la "tenue" du moule ni sa corrosion.

Ah si j'oubliais, tout le tour d'un moule il faut toujours essayer de faire une gorge de centrage (par exemple passer un trombone dans la plastiline) en plus des pions de centrage.

Voilà à ta disposition si besoin.

PS : tu comptes en remouler un jour car j'en prendrai bien une  :prosterne:

Merci Eldar14 pour toutes ces informations  :)
C'est vrai que dans l'action on ne pense pas à tout cela.
Pour la prochaine fois je prendrais en compte tes remarques  :number1:

Ah bein te revoilà!! Alors elles sont jolie les Geisha?  :obsede: ;D

Citation de: Glukgluk le 01 Octobre 2018 à 14:41:15
Ah bein te revoilà!! Alors elles sont jolie les Geisha?  :obsede: ;D

Yep! de retour  :number1:
J'ai va pas mal de choses sympas qui mériteront bien un petit post... mais sans la partie geisha  :haha:

Oui si tu as le temps ça m'intéresse!  :number1:
