- Kitbashing 3D -

[Sidorovich]

Hello,

Bidouiller ses fichiers 3D comme alternative a un "dépannage" ou simplement pour
le coté "pièce unique DIY" (fais-le toi-même)
C'est parti !

je vais essayer d'être le plus clair et faire au plus simple !
N'étant pas un super pédagogue, ma solution n'est que "la mienne" et me convient personnellement,
il est évident que d'autres existes et conviendront a un autre profil, tel que l'utilisation
d'un seul logiciel 3D ,ce qui implique un plus long apprentissage pour en connaitre pleinement
son fonctionnement .

Ce n'est pas un tuto mais un éclairage sur quelques phases d'outils... a vous d'essayer pour jauger la bête !

Voici les softs (gratuits) que j'utilise :

-Blender (puissant open source)

https://www.blender.org/

-Meshmixer (autodesk)

https://meshmixer.com/[/url

-3D Builder (Dans Windows d'origine ou pas !)

https://apps.microsoft.com/detail/9WZDNCRFJ3T6?hl=fr-ch&gl=CH


Liens de fichiers 3D en format .STL/OBJ/OBX/DAE/FBX...
https://sketchfab.com/
-Sketchfab


-Cults
https://cults3d.com/


"Let's Play"

(Facultatif,mais tu va vite voir le potentiel au grès de tes recherches  anglais plus judicieux !)

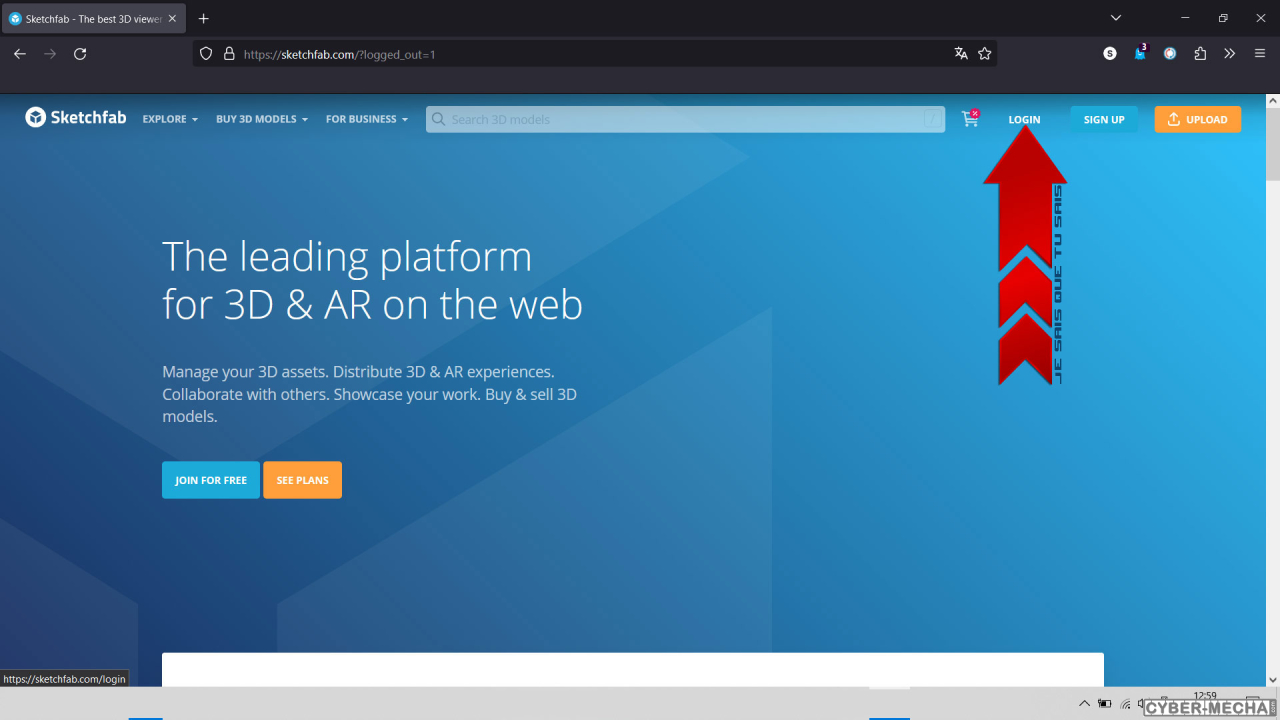

-On ouvre "Sketchfab" (enregistrement gratuit et obligatoire pour télécharger)

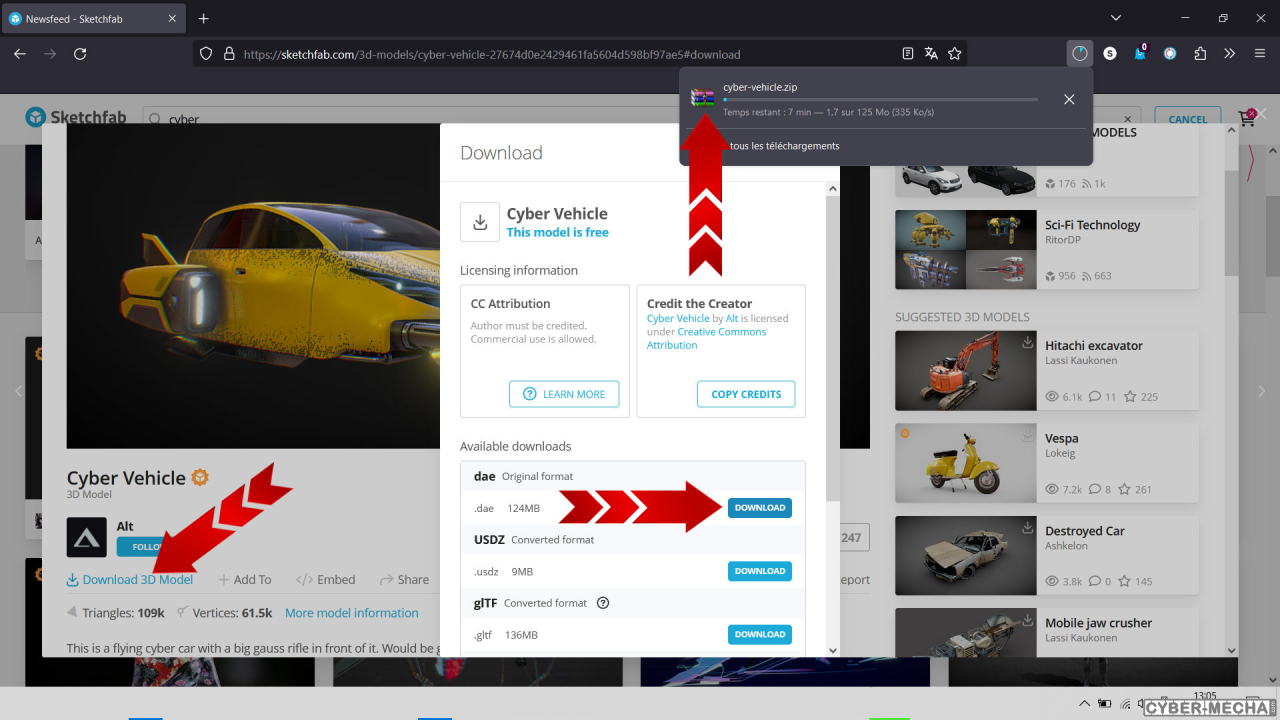

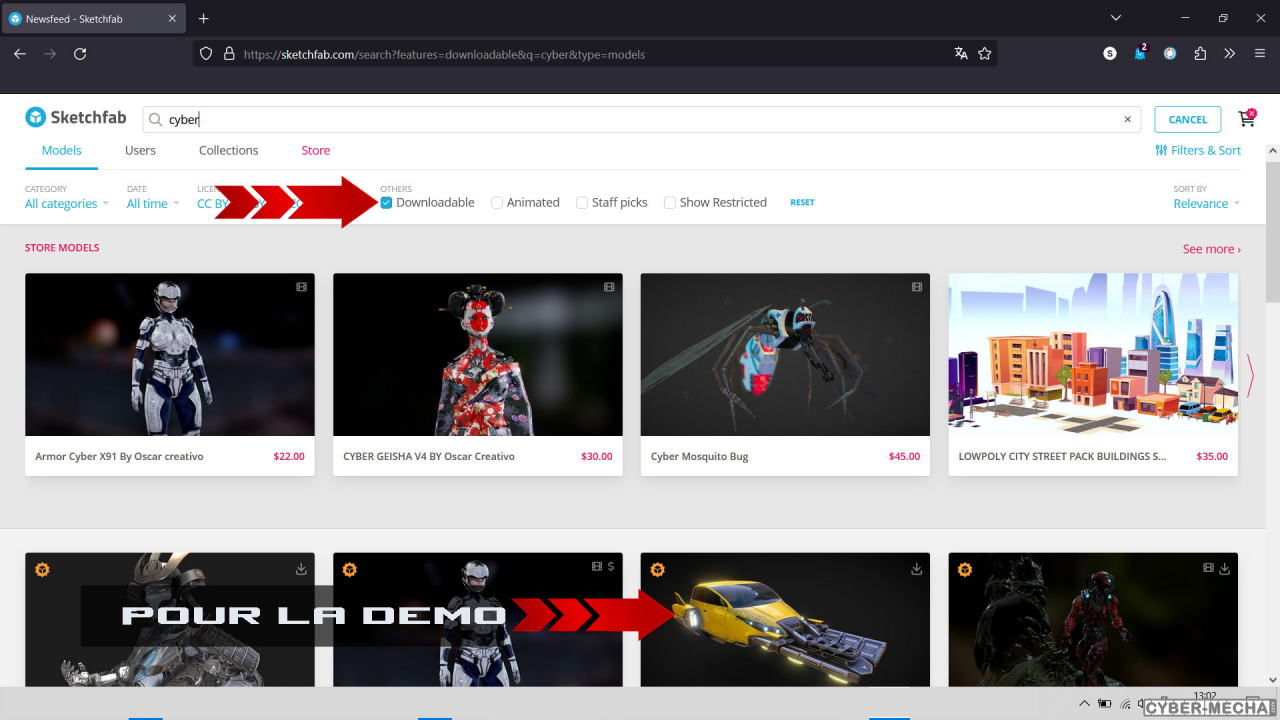

On sélectionne la case téléchargement pour obtenir uniquement les modèles en ........g.....


No comment ! (si tu souhaites rétribuer le concepteur, fait le !)

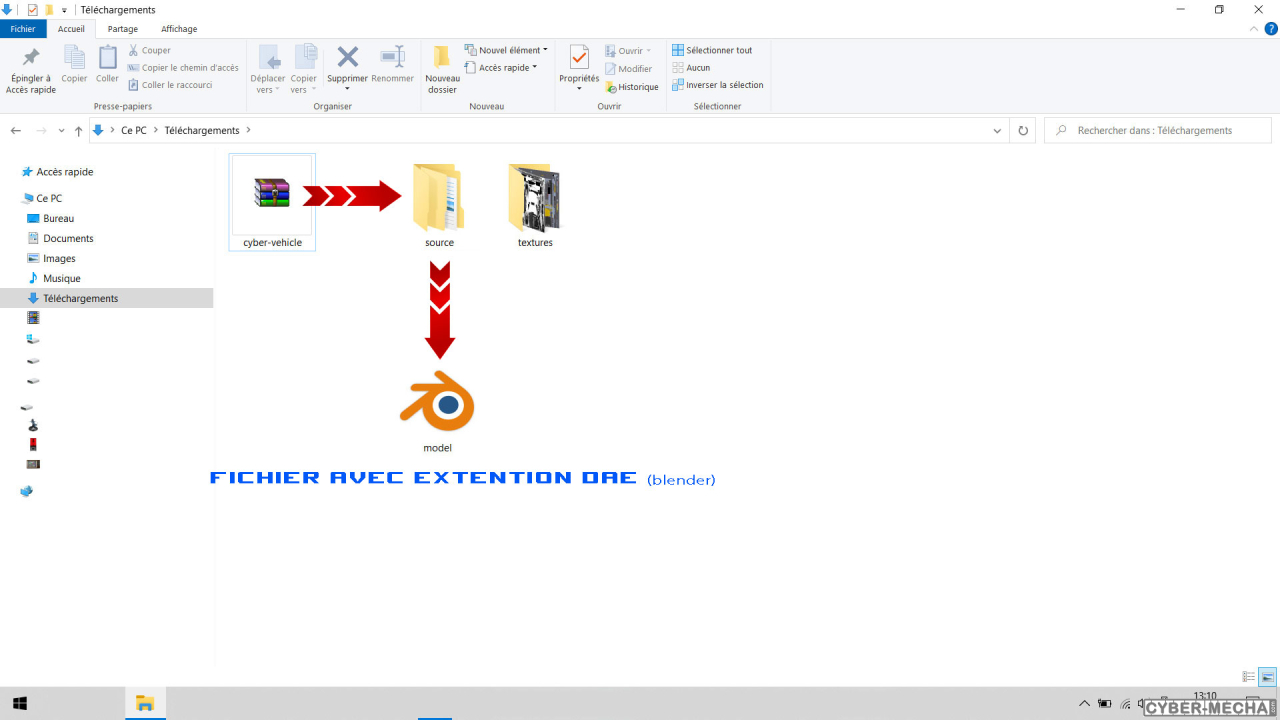

Après téléchargement :

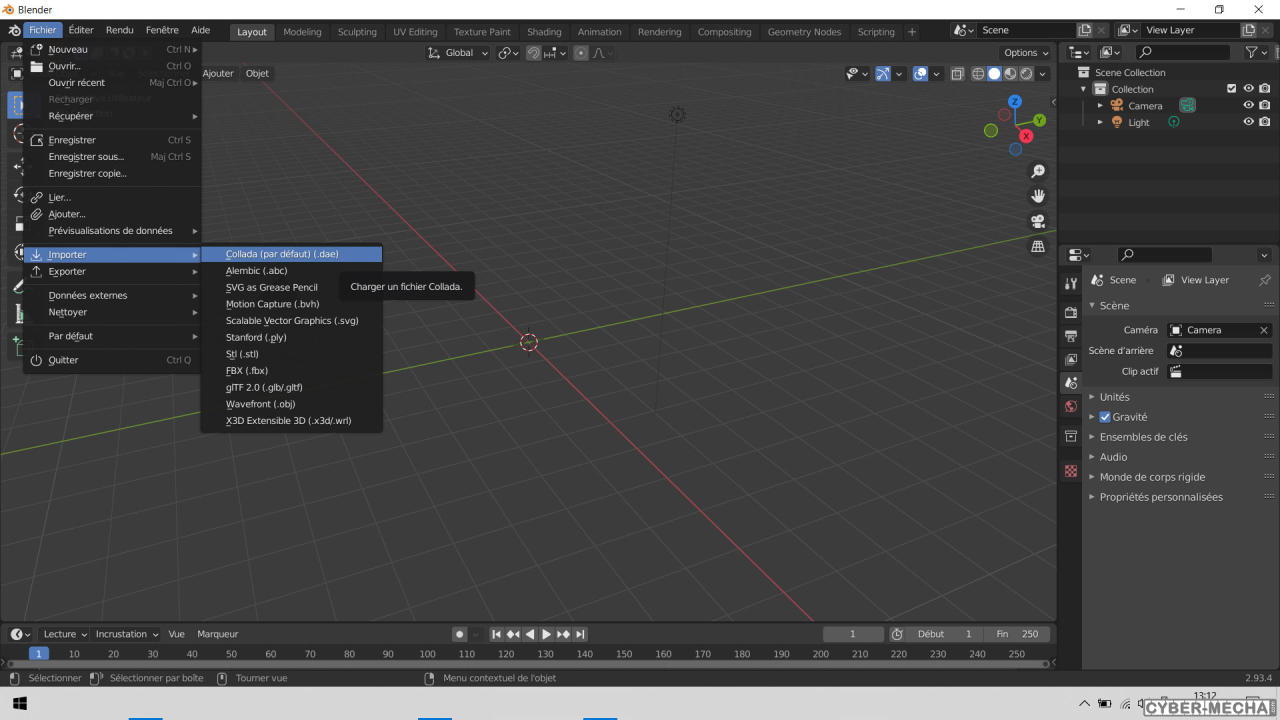

Ouverture de Blender pour la conversion du format et +


Petit visu, il est parfois possible de modifier l'objet dans Blender ...mais pas toujours

(outil de sélection et supprimer pour la manip )

Donc recours à Meshmixer qui lui peut sélectionner chaque surface/maillage sans contrainte

Idem /outil de sélection, choix par un "rond" réglable en taille, tu clics et après tu appuis sur "E" pour qu'il
sélectionne le maillage correspondant, ou par un lasso ou par un clic appuyé pour dessiner la zone,
Meshmixer reste l'outil que j'utilise le plus pour la bidouille car ses fonctions son importantes, réparation/modelage par pinceaux...bref de nombreux tutos de pros (pas comme moi) sont dispos sur la toile
(présentation):
https://formlabs.com/fr/blog/tutoriel-meshmixer-conseils-pour-modifier-fichiers-stl-files-impression-3d/
Sans pour cela partir dans l'apprentissage complet du soft, les fonctions de base sont suffisante pour les
besoins classiques !

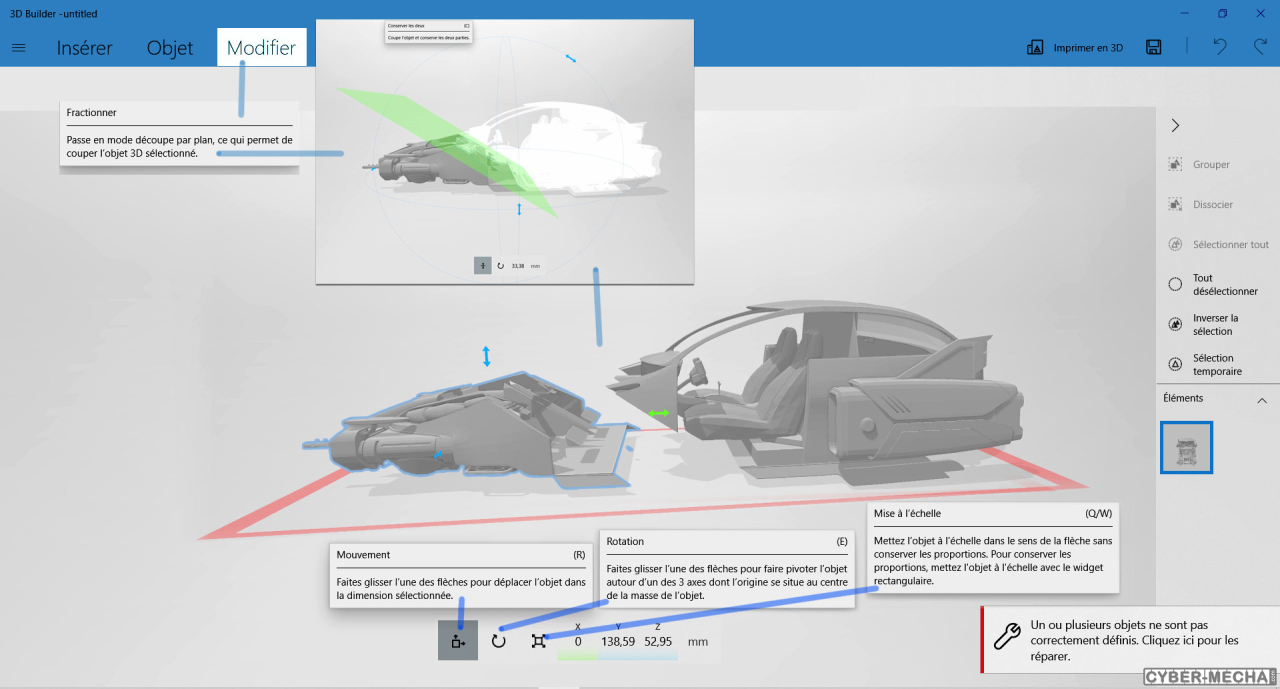

3D Builder m'est indispensable pour l'assemblage et aussi la découpe rapide et d'autre fonctions de base
comme la mise à l'échelle, l'étirement bref fonction cumulable ou par affinité faisable aussi sur Meshmixer


sa fonction de réparation est très utile pour les découpes réaliser sur Mesh.
en faite il est un couteau Suisse.

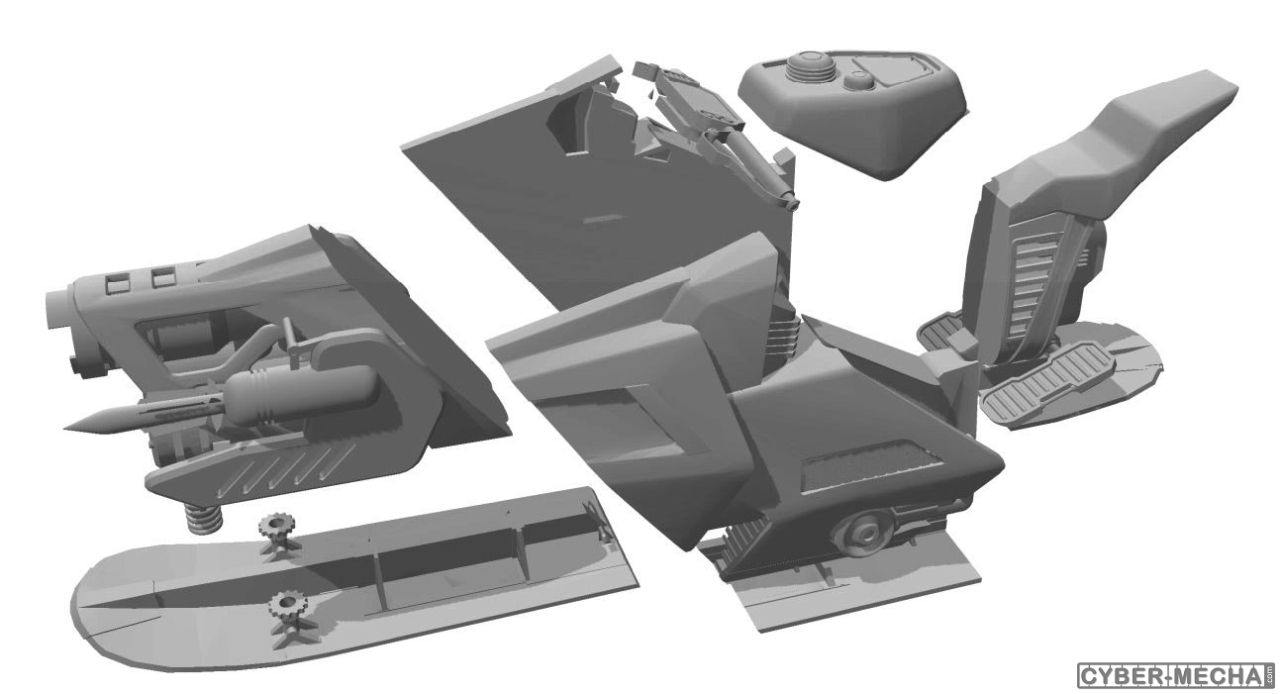

Exemple de séparations pour une pièce trop grande à l'impression et suivi d'une réparation pour
obstruer les vides de la découpe


récapitulatif :

- Blender pour Importer les différents fichiers 3D et Exporter en .STL
au besoin,faire du ménage sur la pièce si cela est possible .

- Meshmixer pour le nettoyage par sélection de petites ou grandes zones, la réparation de maillage et la
modification des surfaces par une multitudes de pinceaux texturant/déformants

-3D Builder pour l'assemblage et les modifications de base forme/échèle sans oublier la fonction découpage (ajout de forme empreinte pour assemblage possible)

Bref, essaye c'est comme un puzzle qui n'en fini plus ....et si tu as des questions a laquelle je peux répondre
Balance ici ou MP ...




PS: Rendons a césar ce qui est a césar // titre trouvé par le boss :

[Phil78]

Bonjour chez vous,

Sidorovich Oh Grand Transfigurateur Cosmique,
Merci pour ces infos avec ton humour.
Certains points vont bien m'aider pour la remise en route des mes cnc

[Sidorovich]

Bonjour chez vous,

Certains points vont bien m'aider pour la remise en route des mes cnc

Salut P.

Tant mieux, j'ai mis la journée pour faire ça, alors ce n'est pas en vain

[zebulon]

Salut
Merci pour ce tuto
maintenant,il n'y a plus qu'a mettre tout ça en application

[Bouq]

PS: Rendons a césar ce qui est a césar // titre trouvé par le boss :

et il t'en sait gré...

pour tout le reste,
c'est pas faux !

[Rhum Unhuit]

Merci pour ce gros tuto Sidorovich. Je n'ai pas encore passé le cap du 3D car déjà pas assez de temps pour maquetter simplement mais ça va être utile à beaucoup ici.

[MisterK]

Merci pour ces infos
Je n'avais jamais été plus loin que de la découpe, il faudra que me je m'essaie l'assemblage, ça a l'air d'ouvrir pas mal de possibilités.
