scratch Pod racer ARL'Y typ. DUAL-L---- [VALKY]

[cosmic-nytro]

J'attends mon mien        !!!!

Pour Noêl sous le sapin steup! Sinon mon anniv en février!

Bizz poulette!

[Valky]

Super rendu, bravo!!
Dommage pour les tuyères j'aimais bien celles d'origine. Et en les faisant plus épaisse ça passe pas?

J aimais bien aussi ,mais au final , j avais d'autre problème dans la zone du logement des tuyères, en augmentant l épaisseur , je me retrouvais  avec un fuselage trop fin par endroit et en décalant vers l'intérieur le fuselage le dit logement ,il devenait disgracieux.Les panels-lines passaient même au travers du fuselage a certains endroit.Tout ceci en gardant en tête l'optique du moulage résine , j évite les parties trop fine aussi.

J'attends mon mien        !!!!

Pour Noêl sous le sapin steup! Sinon mon anniv en février!

Bizz poulette!

Noel impossible , j ai recupérer du taf jeudi dernier en plus...Fevrier 2224  ouai je signe

J aimerai bien avoir fini pour les beaux jours ( et yop un delais flou , au top lolo ....)

[Globetrotter08]



[Valky]

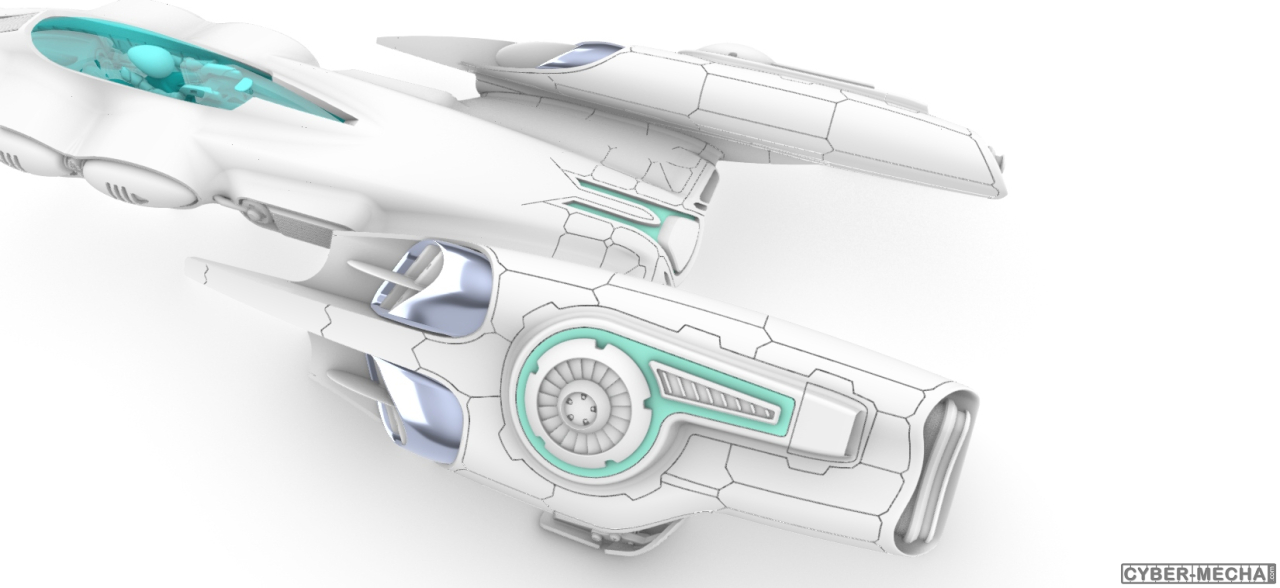

Je finalise les panels lines et après 2 ou 3 test j ai trouver la bonne dimension pour l'impression .
J'ai trouvé une technique pour dessiner ça "rapidement" , il me reste tout le fuselage a faire.

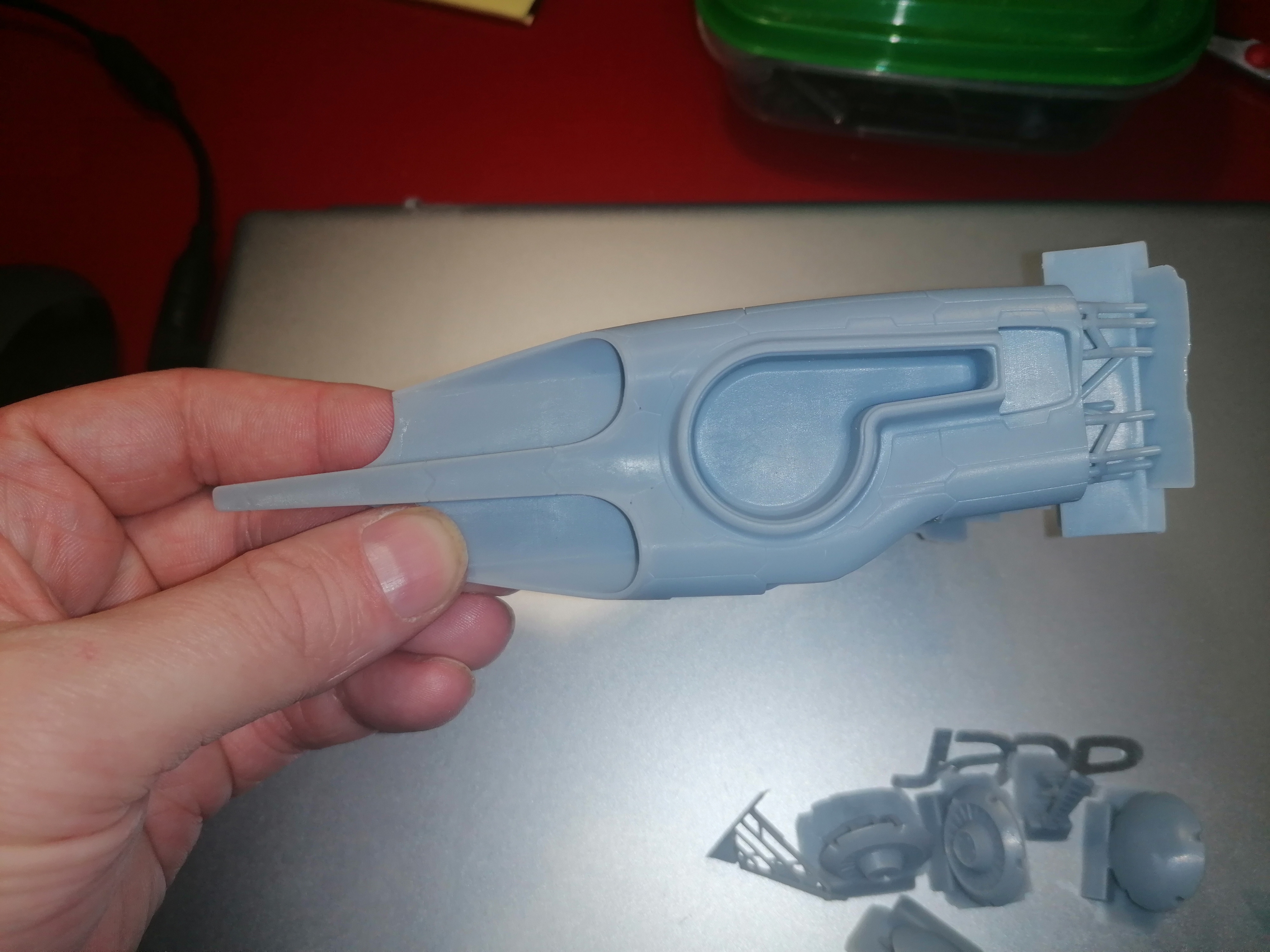

Test d'impression avec un pod quasi complet

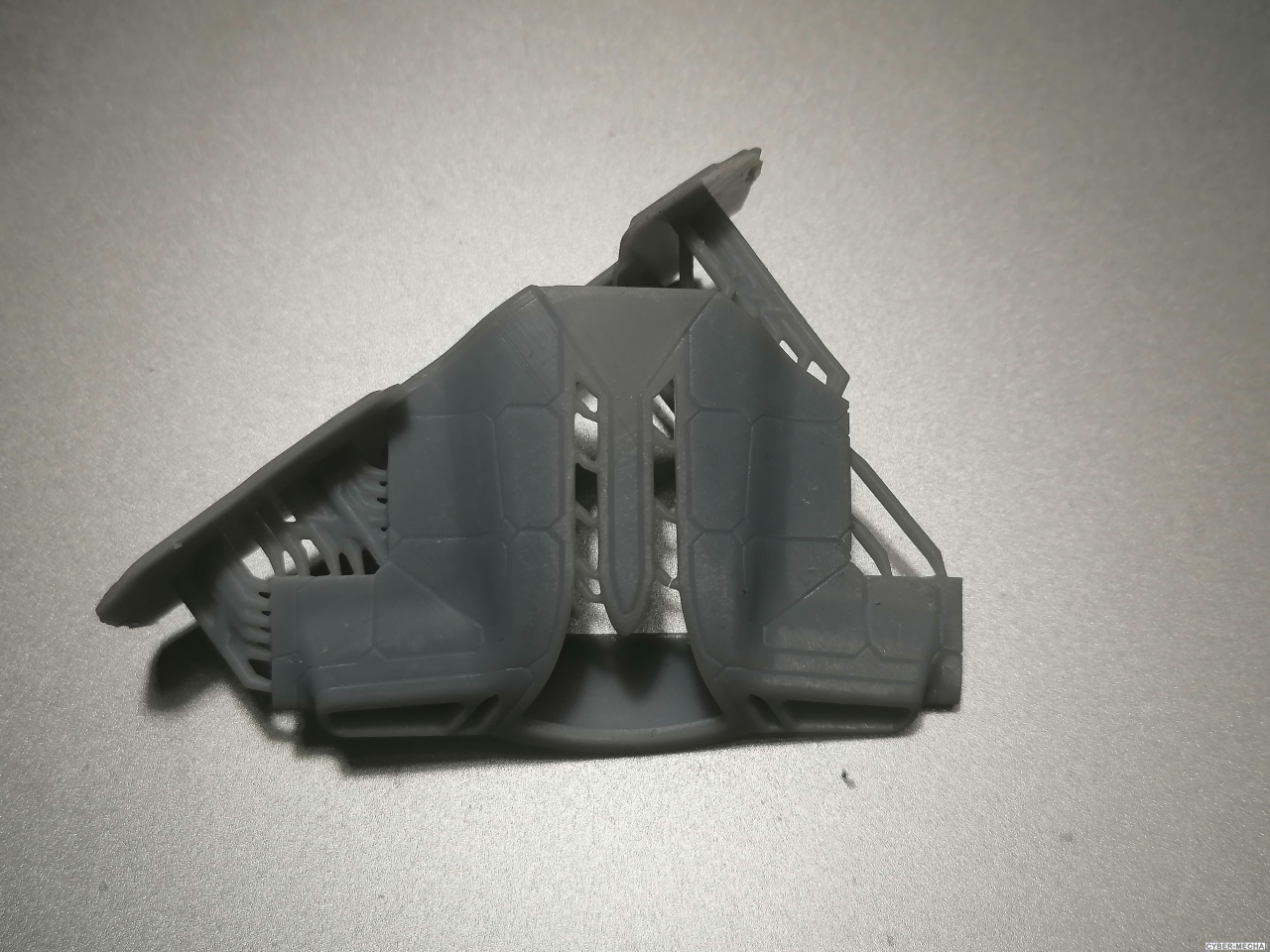

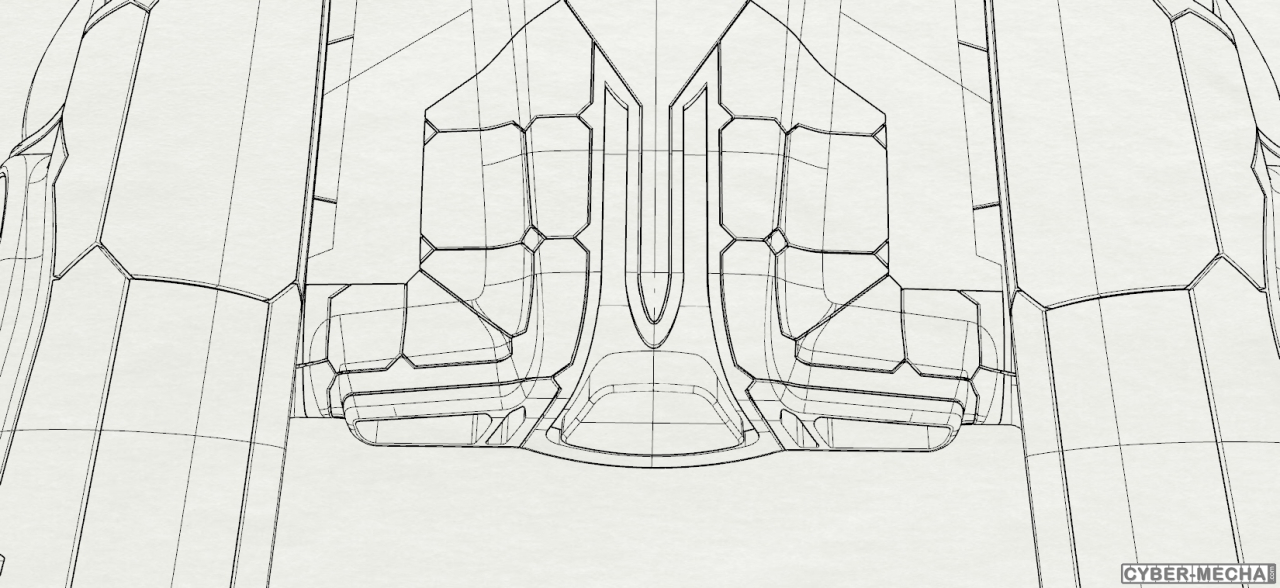

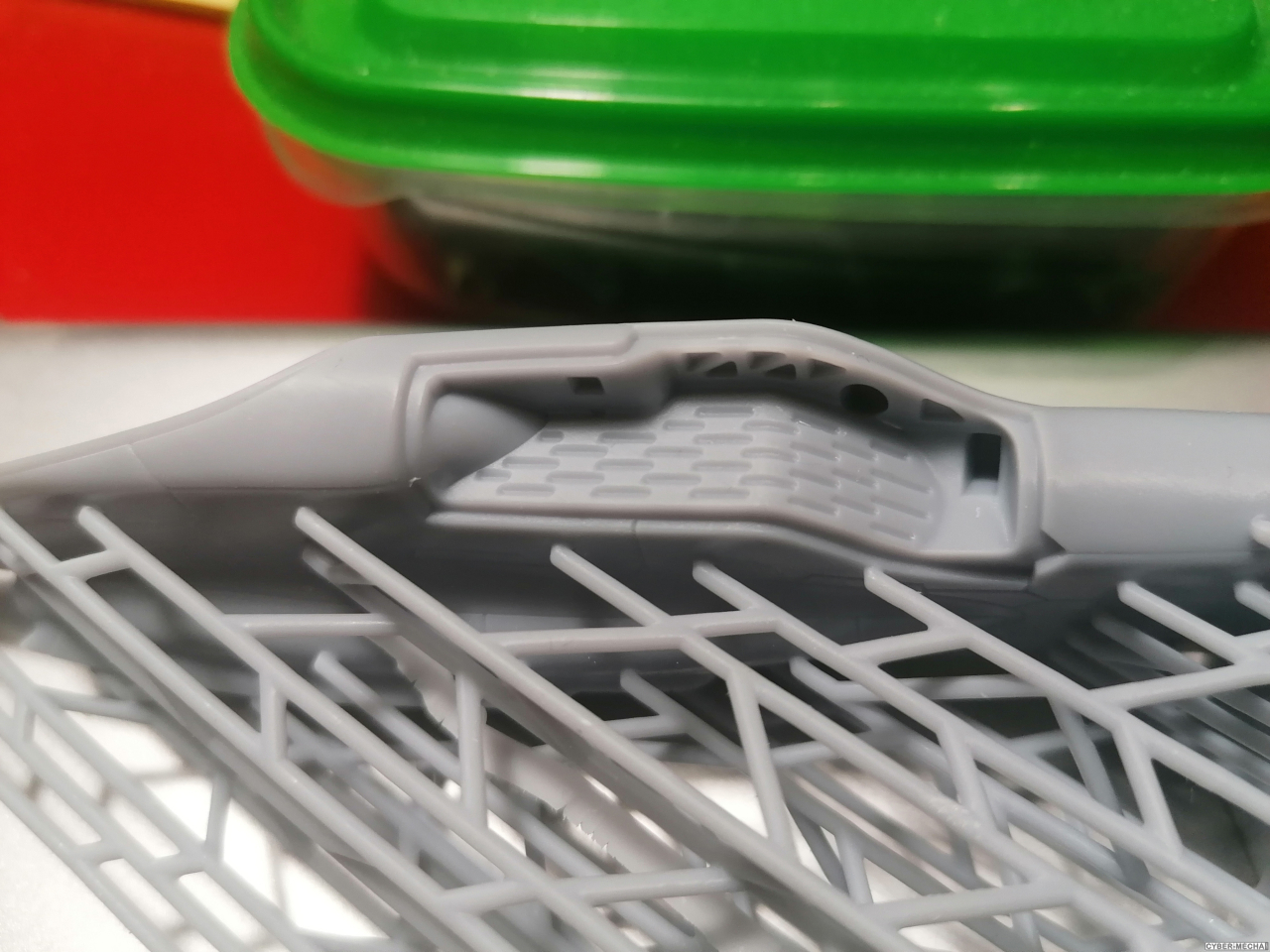

assez content de la baie de train



Test de nez , mais que je dois refaire au niveau des panels car trop fin ( c'était un test)



Donc Cosmic , je confirme que le père Noël n'aura pas de stock cette année

[cosmic-nytro]



[ben-grimm]

Pour l'avoir vu dimanche à la maison TOP LOLO

[damned81]

L'impression a l'air d'être de très bonne qualité.

[Valky]

L'impression a l'air d'être de très bonne qualité.

Malheureusement , même si les surfaces sont propres , je suis confronté a de grosses déformations des clefs d'assemblages de certains éléments, voir même d'elements complets.
Les plans d'appuis sont bombés et les tenons sont tellement déformés qu'il ne rentre plus dans leur logements.Résultat: des jeux d assemblage dégueulasse...

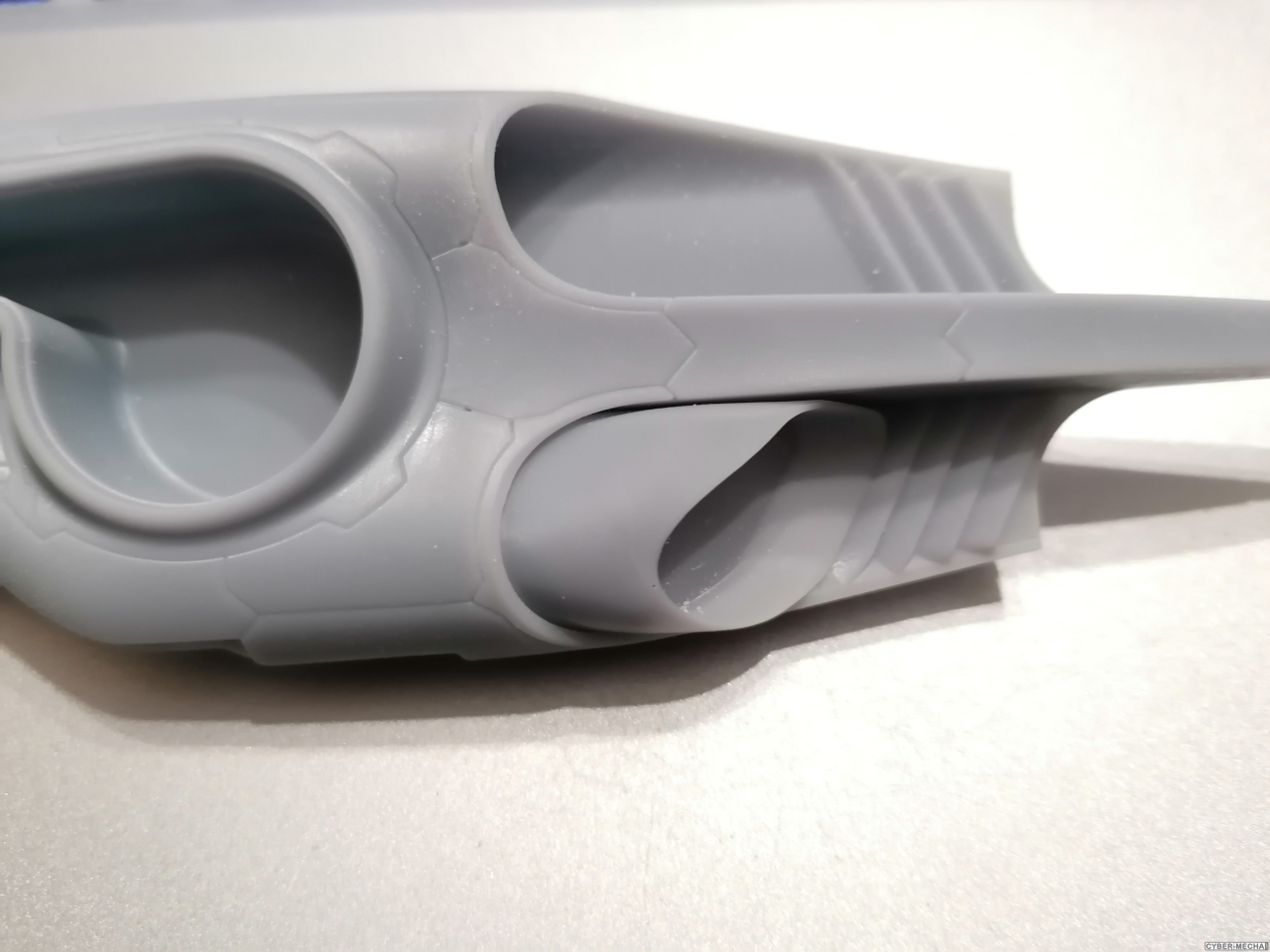

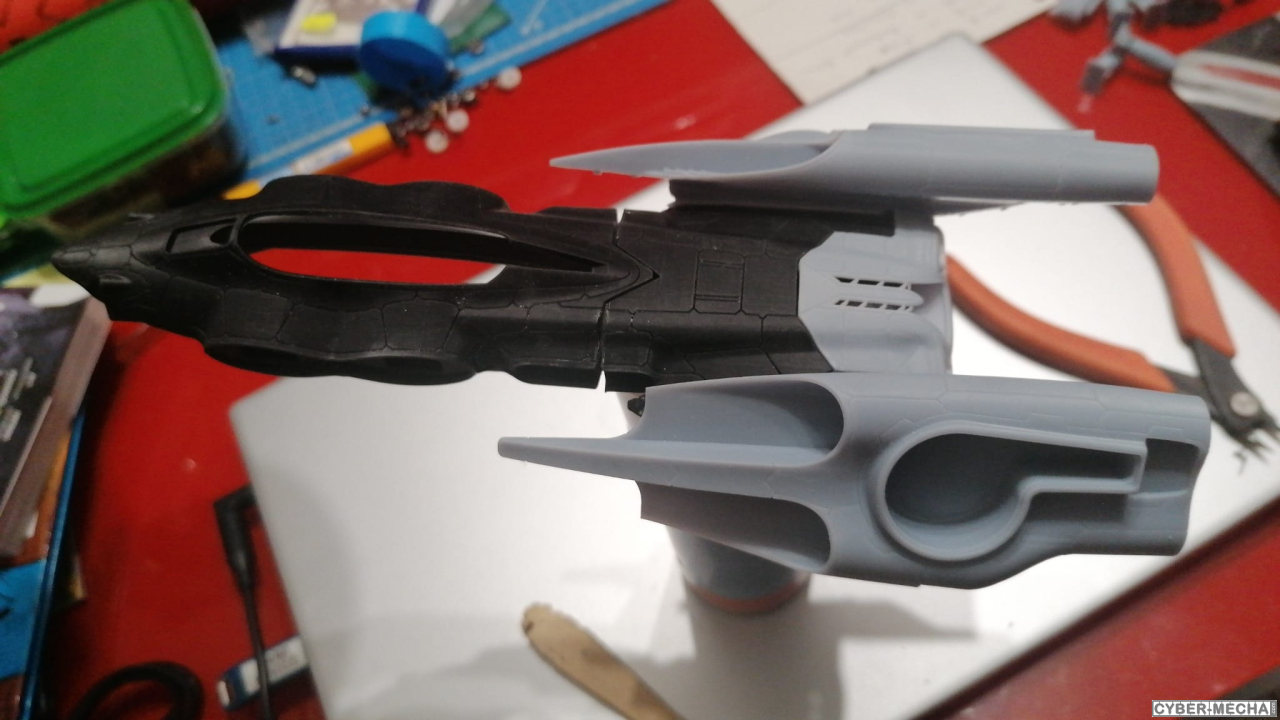

pod +  intake avant + tuyère

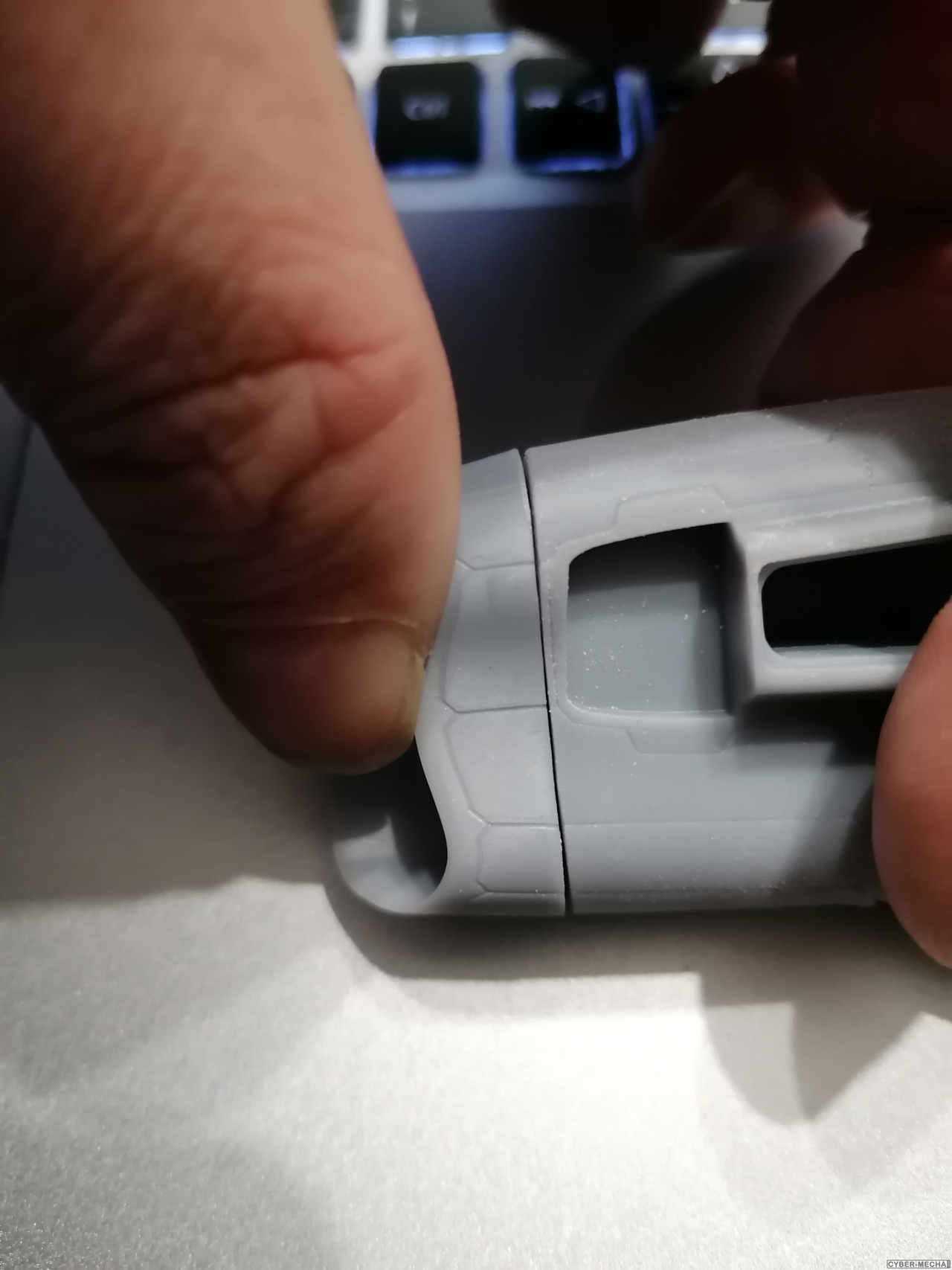

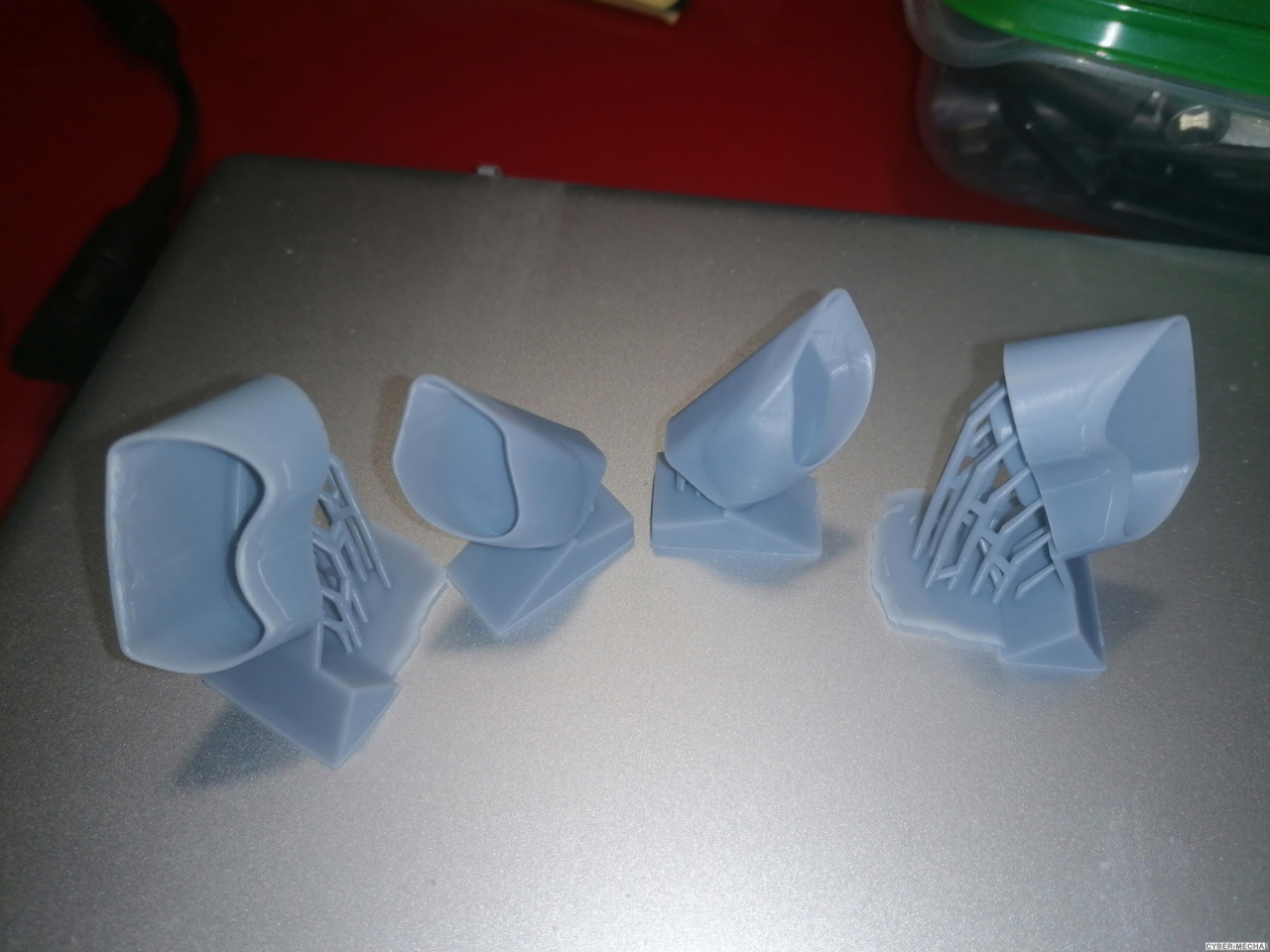

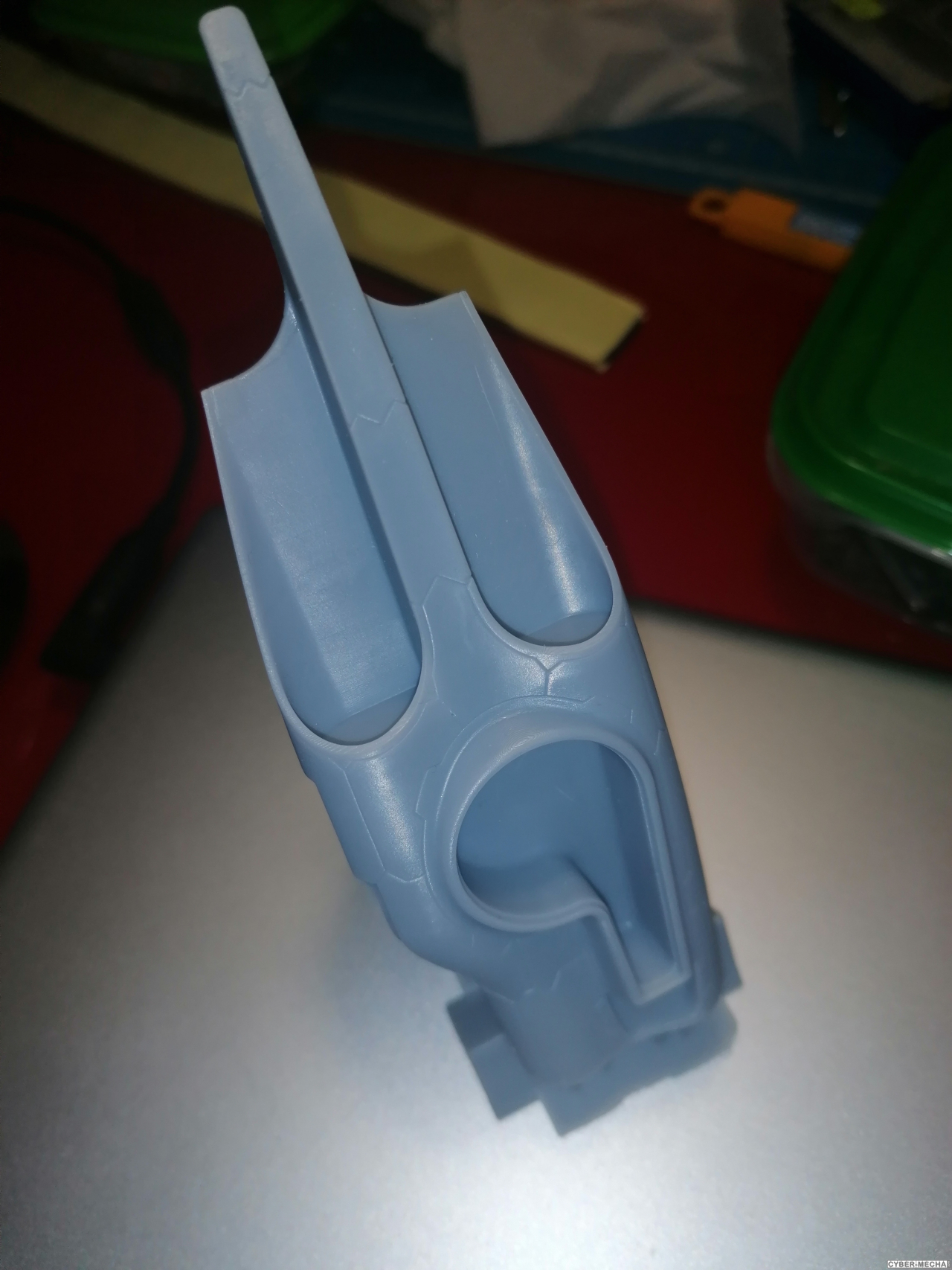

intake solo ( assemblage de merde, et sur cette photo j ai mis de grands coup de lime pour que ça passe.On voit même sur le haut que la forme n 'a plus la même courbure )

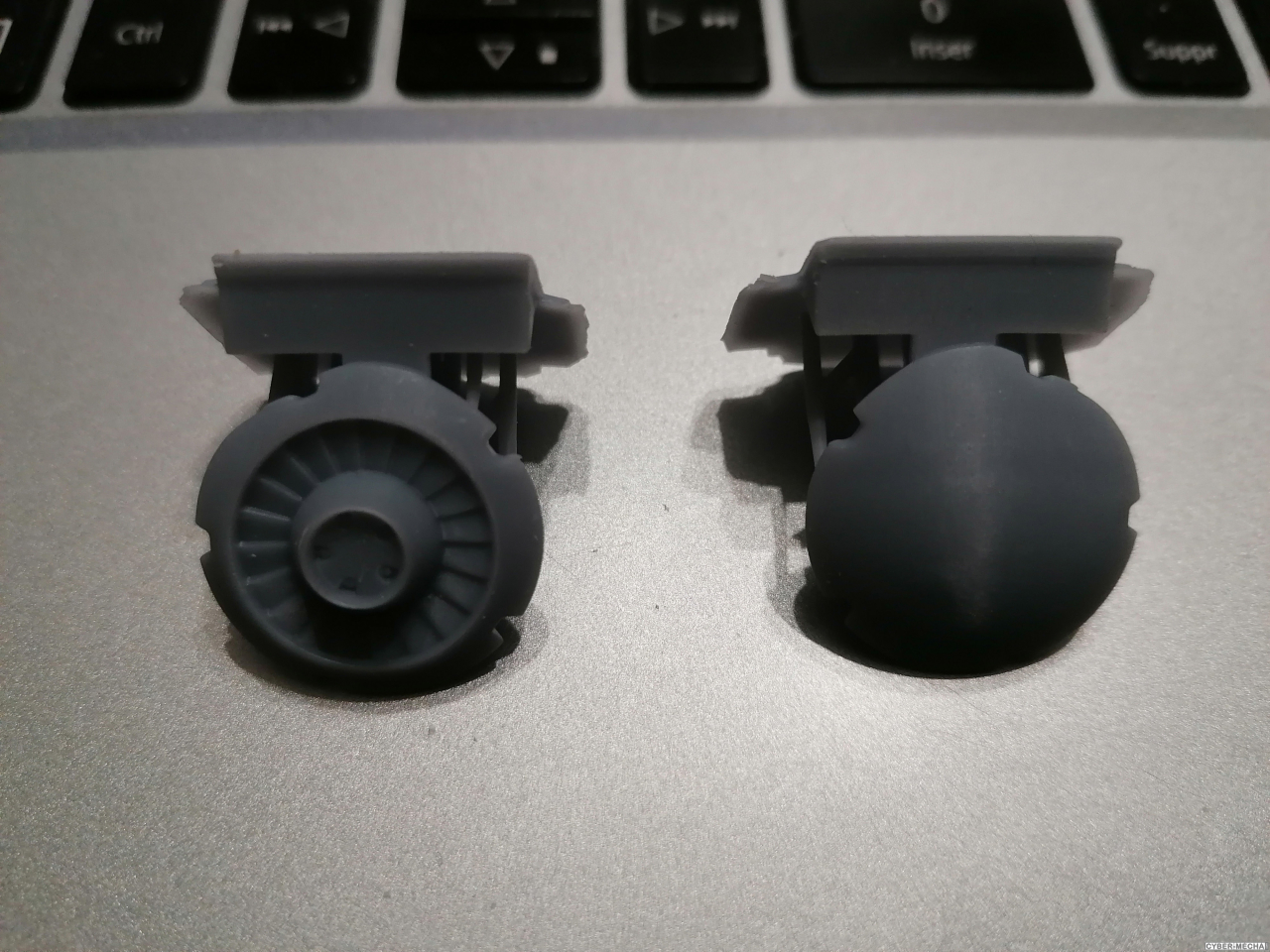

Tuyère , la c'est good

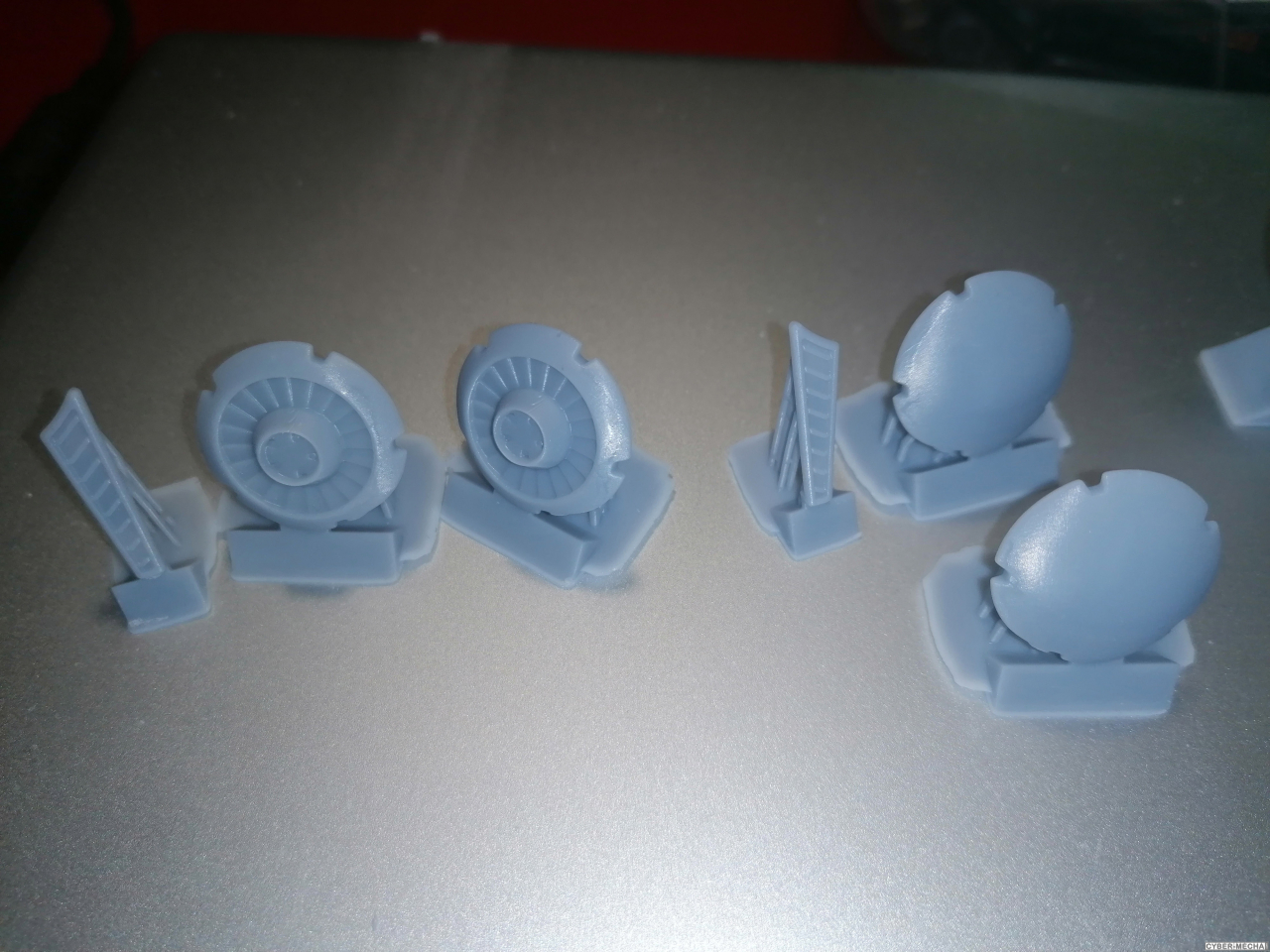

Decors de pod sont devenue ovale (rond en théorie, 1mm de différence tout de même) et manque de la matière a cause d'un manque de support, mais ça c'est ma faute.

[Phil78]

Bonjour chez vous,

Valky,
Mazette !!! Impressionnant toute cette modélisation (même si ce n'est "pas came") je reconnais et apprécie le travail réalisé.
De belles lignes et courbes seyantes et bon courage pour les jonctions avec les assemblages.

[Pascal]

coucou, je suis baba devant la realisation!

[Valky]

Deux petites matinées et je suis venu a bout des panels du fuselage , j'ai pas fier a l'idée de devoir les dessiner en totalité mais en en cogitant un peu j ai trouver un process qui fonctionne très bien et surtout assez rapidement.

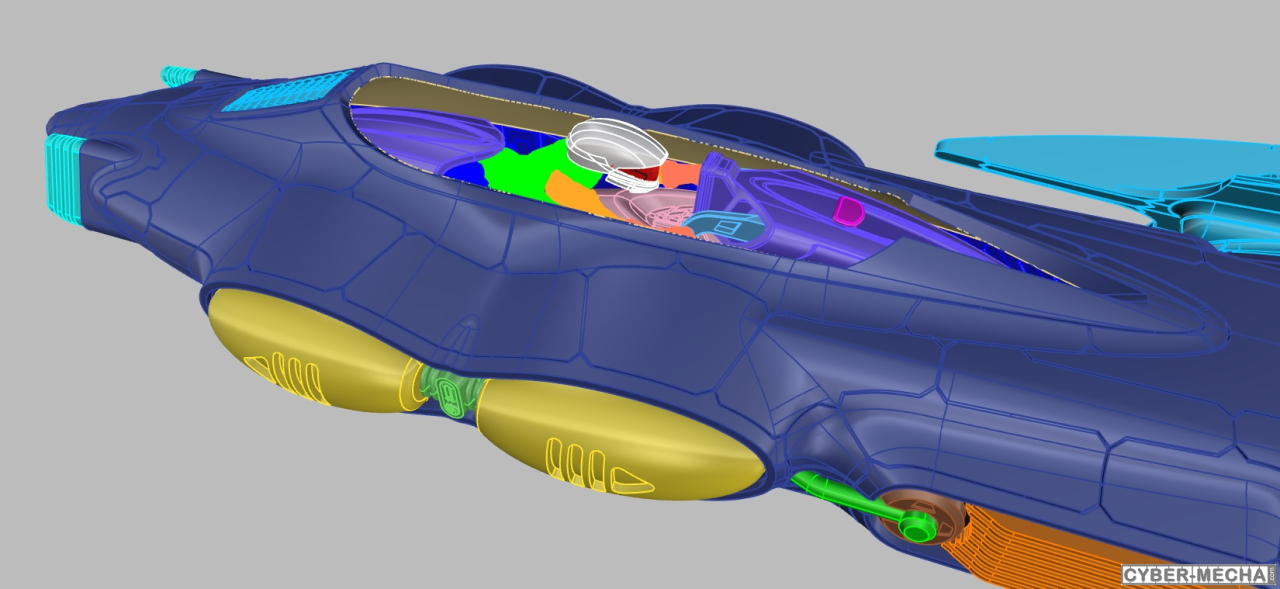

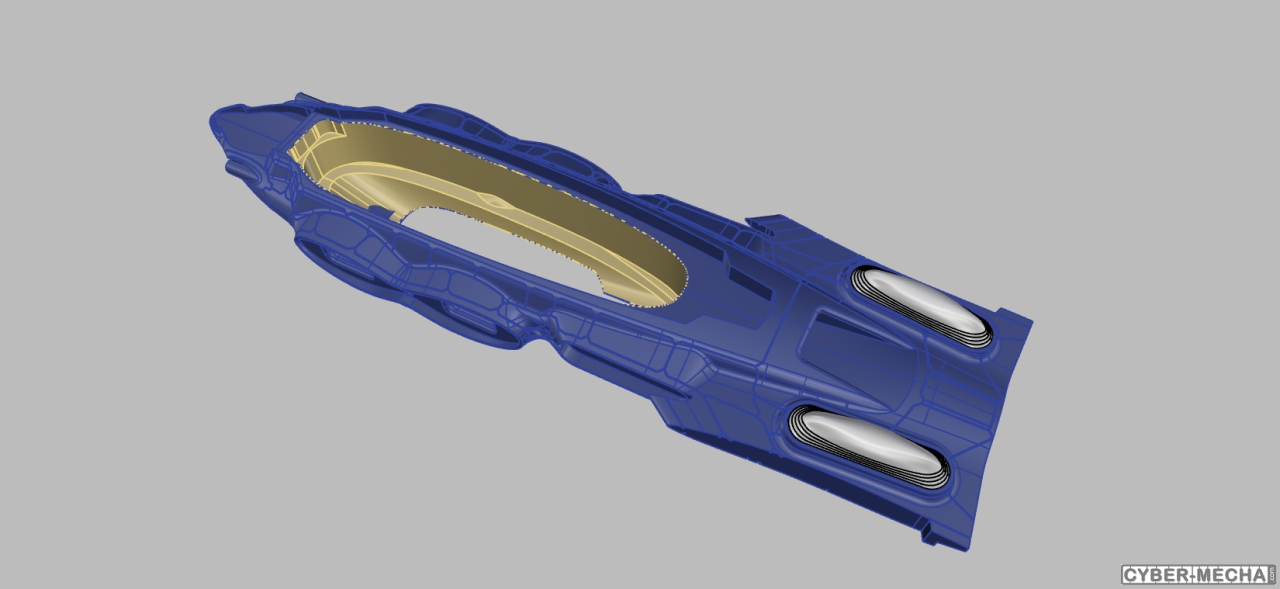

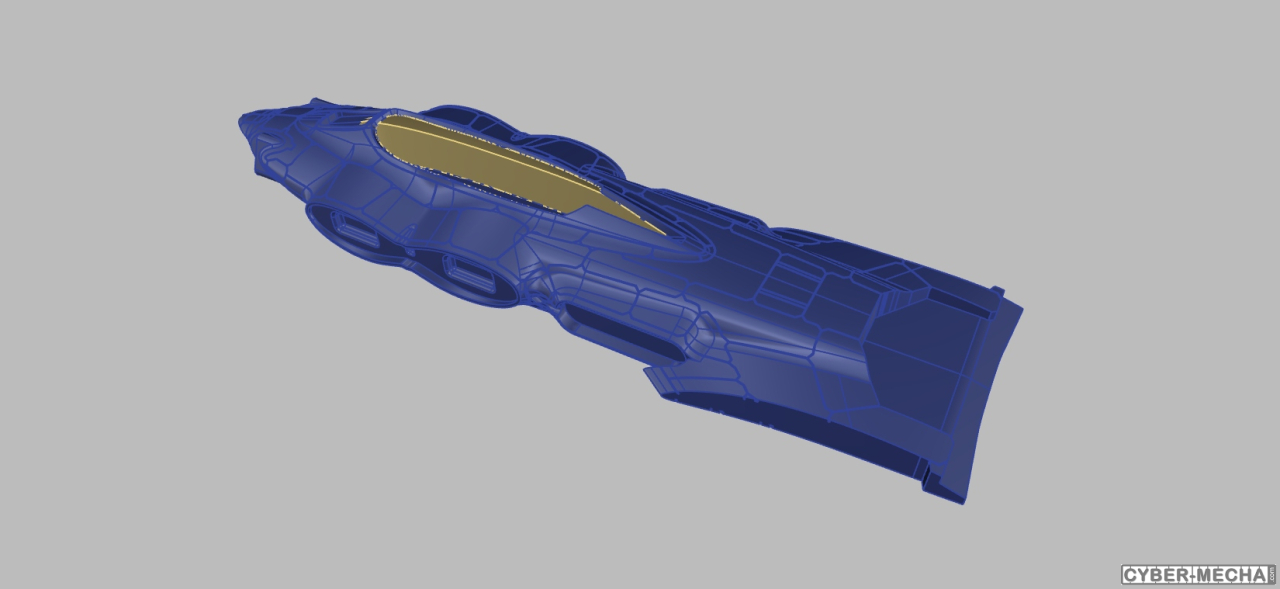

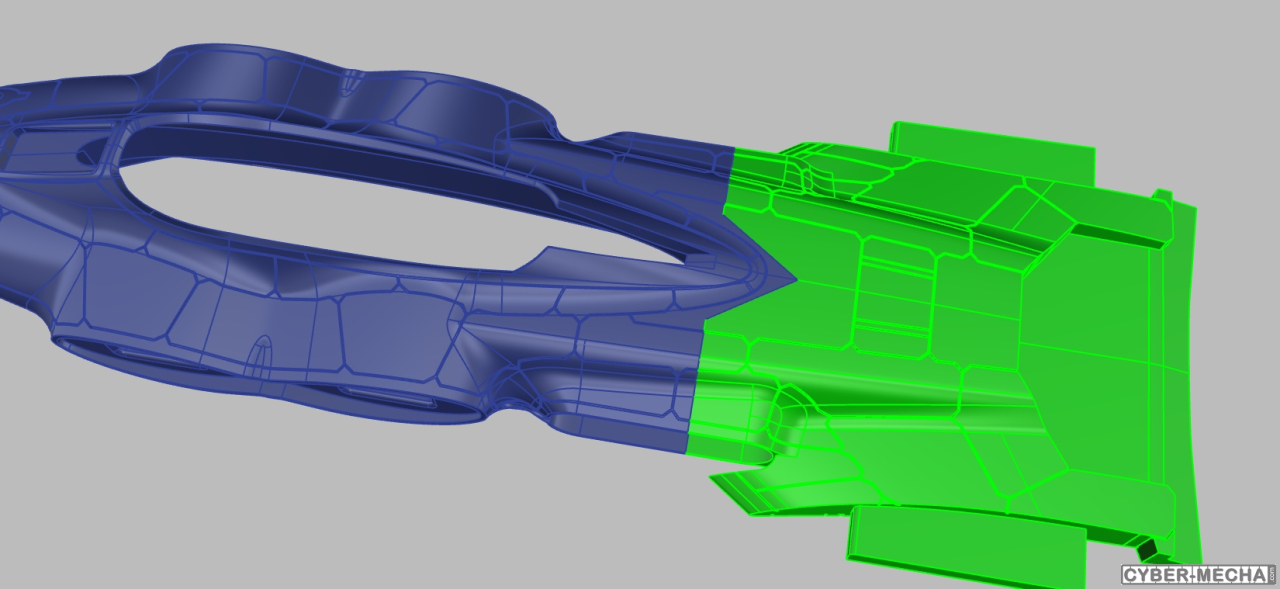

Le fuselage dessus/dessous solo ( avec  une modif des blocs anti-gravité avant)

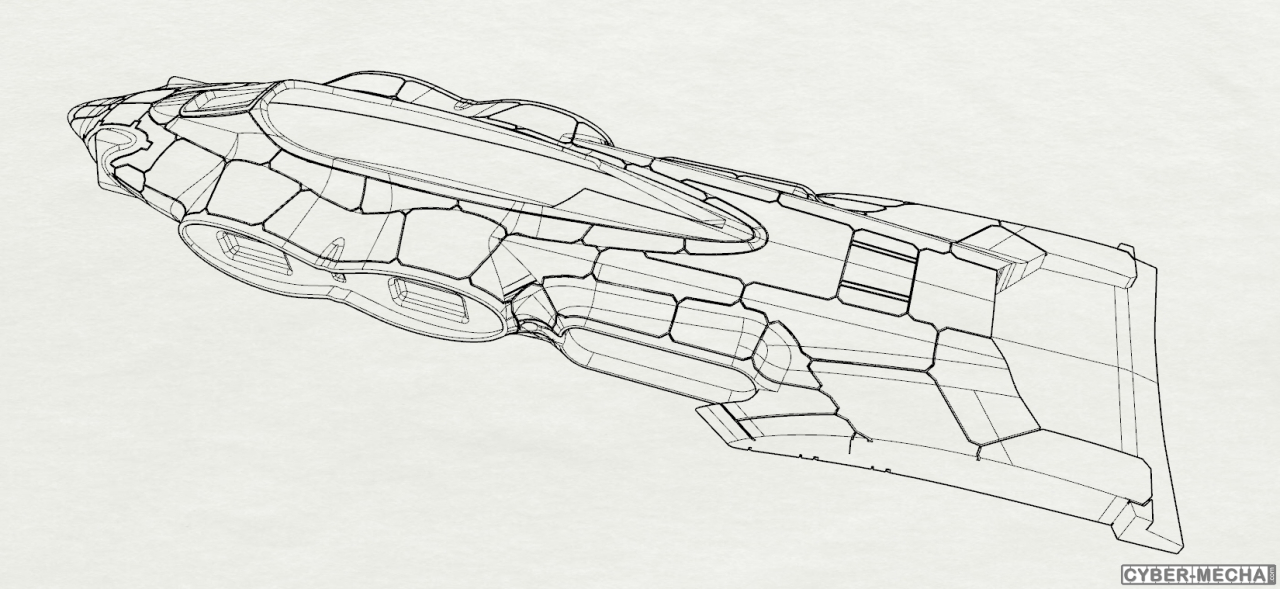

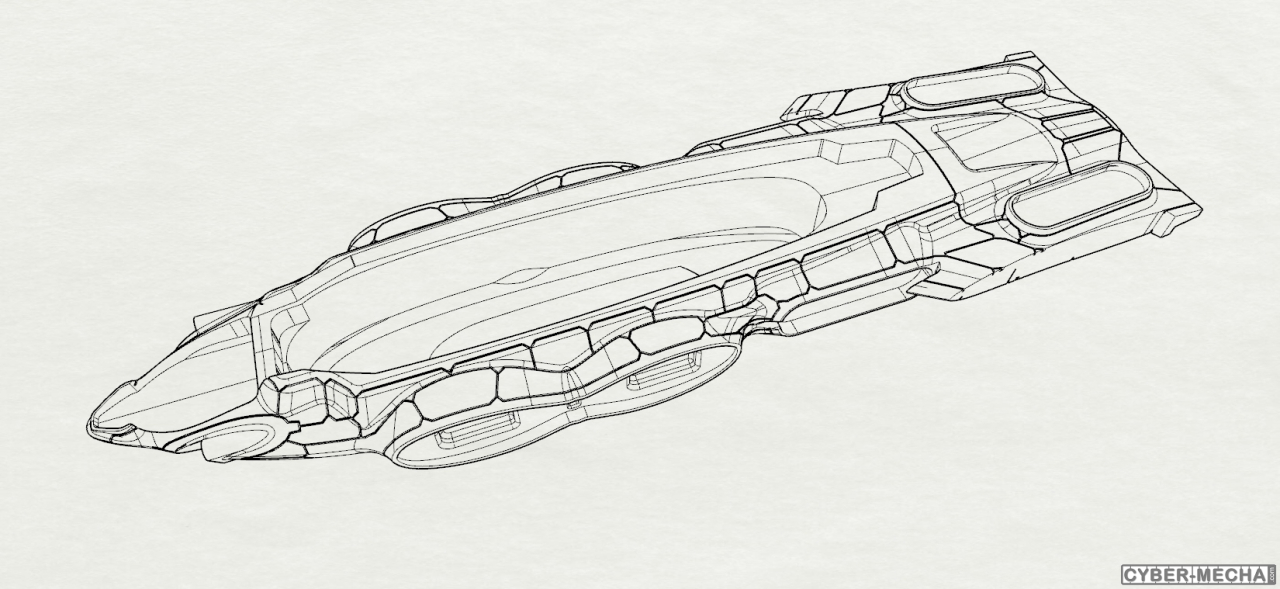

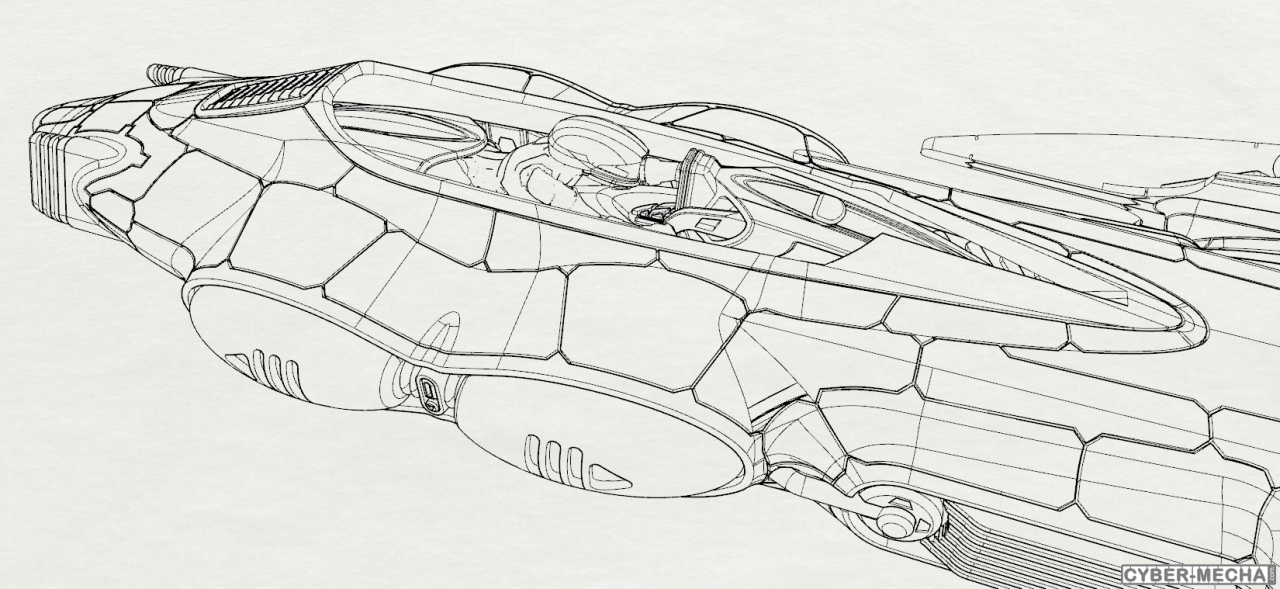

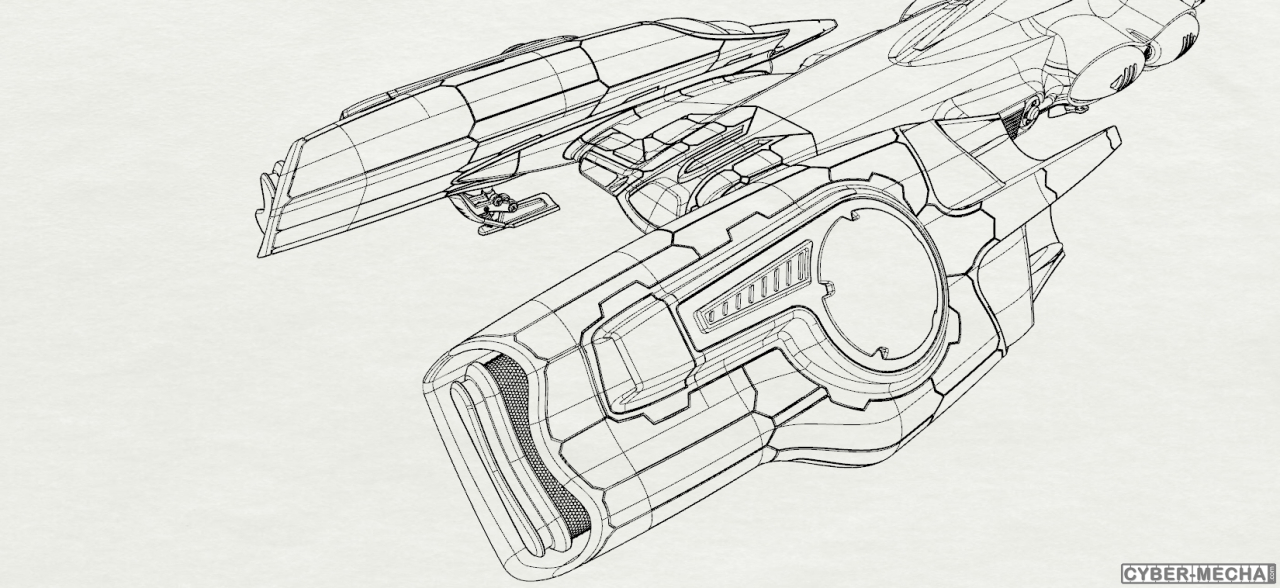

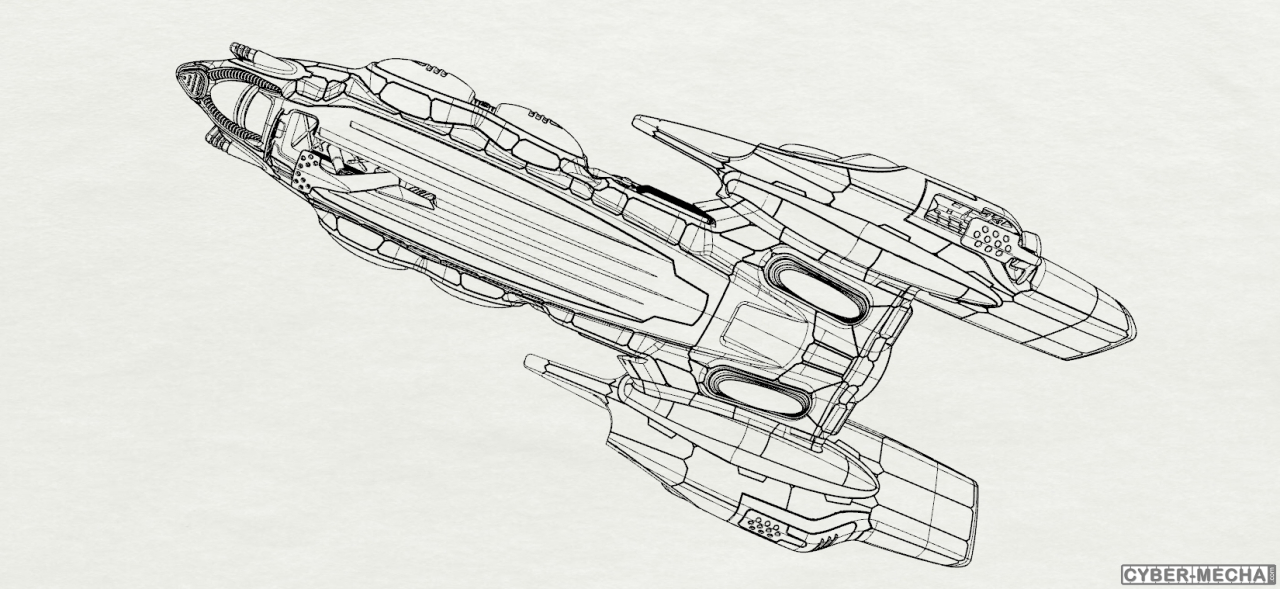

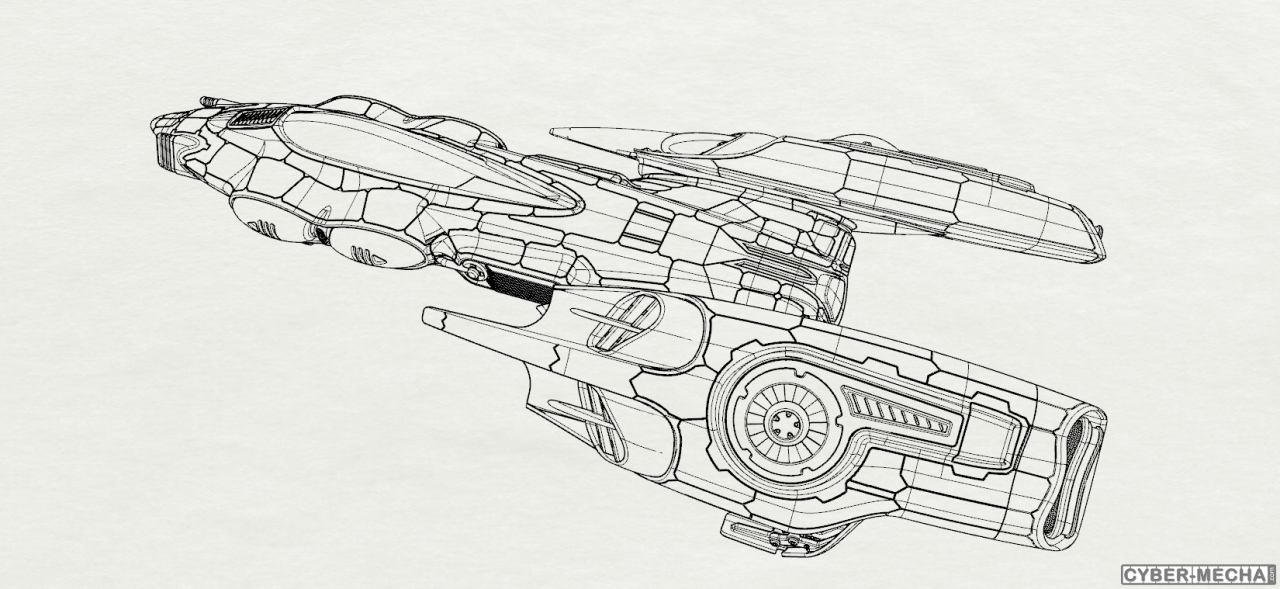

version rendu crayonné , on  visualise mieux les panels

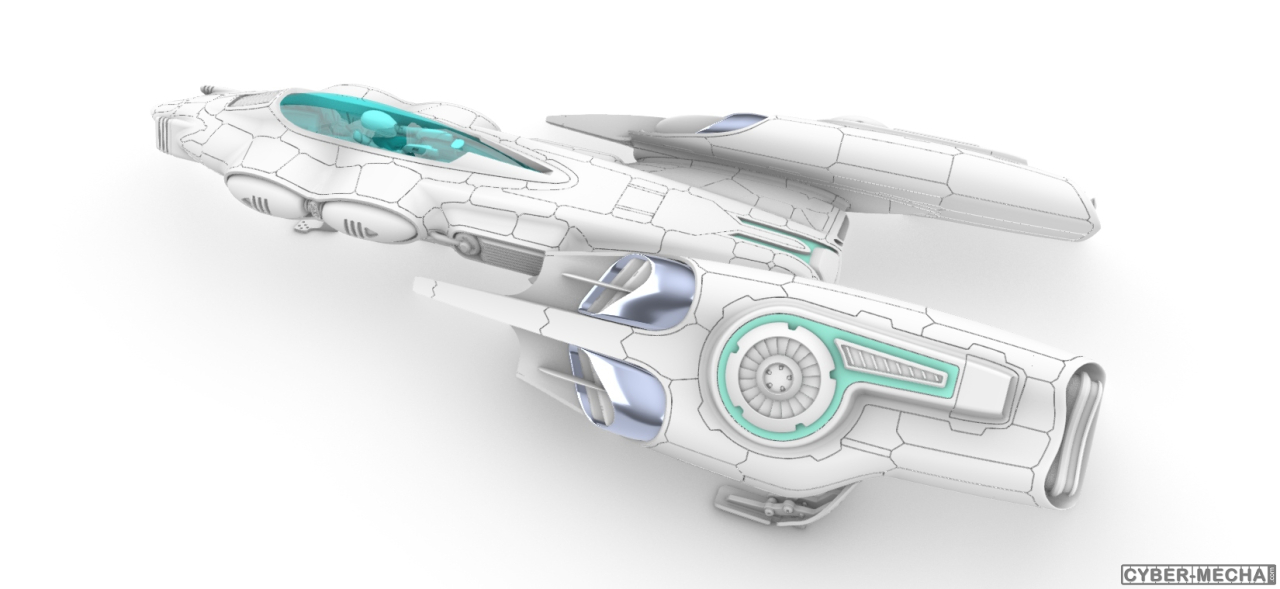

Le bazar au complet




j ai commencer le casque de la pilote , mais bof ... ça m 'enflamme pas




Aller assez de CAO pour aujourd'hui..bye les mecanos

[Kren]

coucou, je suis baba devant la realisation!



[cosmic-nytro]

oue pour le casque, sauf si c'est une alien! Why not?

[Globetrotter08]



[Valky]

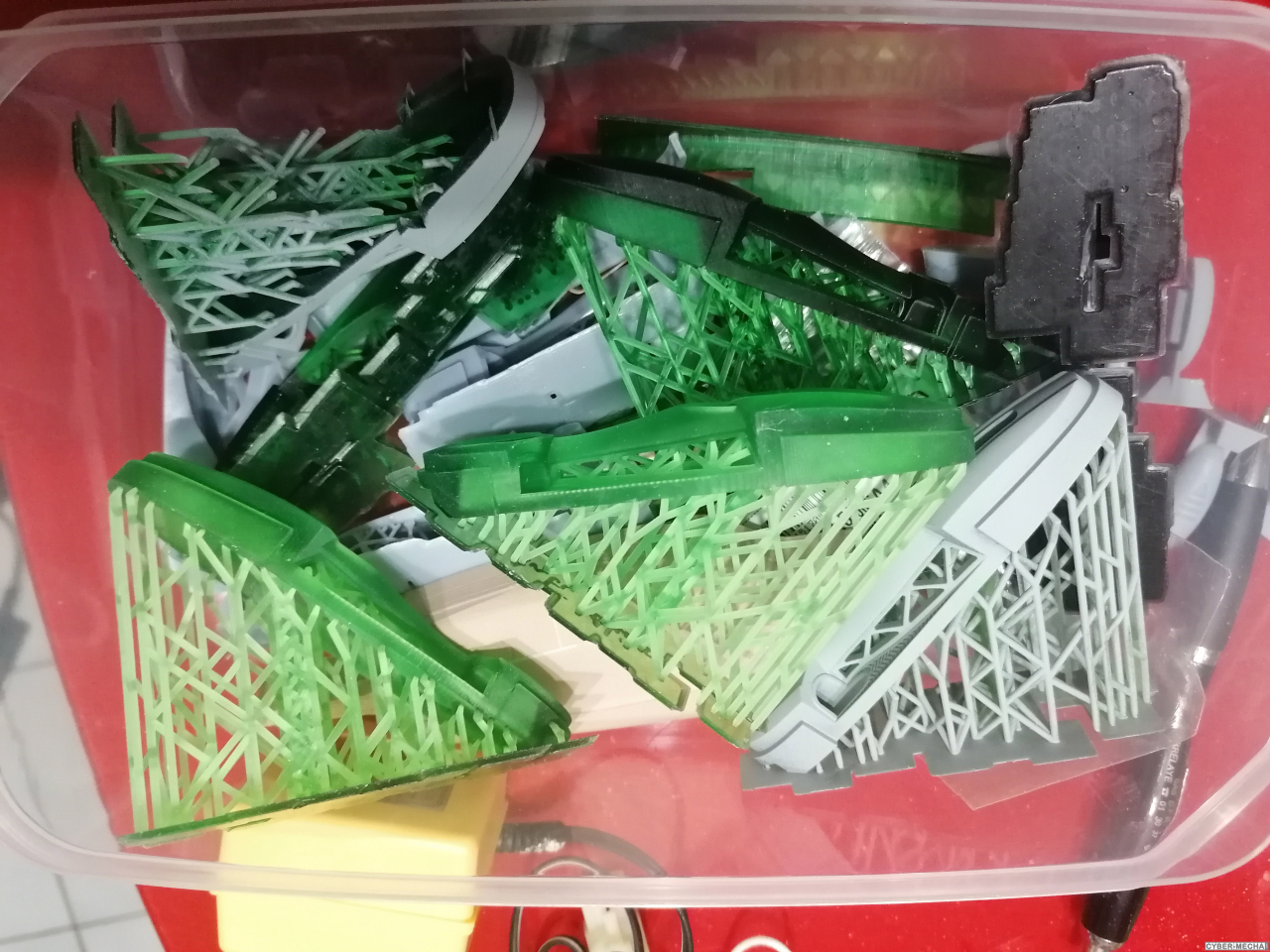

pfuiii , assemblage de M..... et machine trop petite

[cosmic-nytro]

Oue c'est nul à chier lolo, tu peux les foutre dans ma poubelle STP?

[Valky]

ouaiii bien sur , il y'en a un peu plus , je vous le mets quand même...? ? ?



Bé en fait quand la théorie c'est ça :

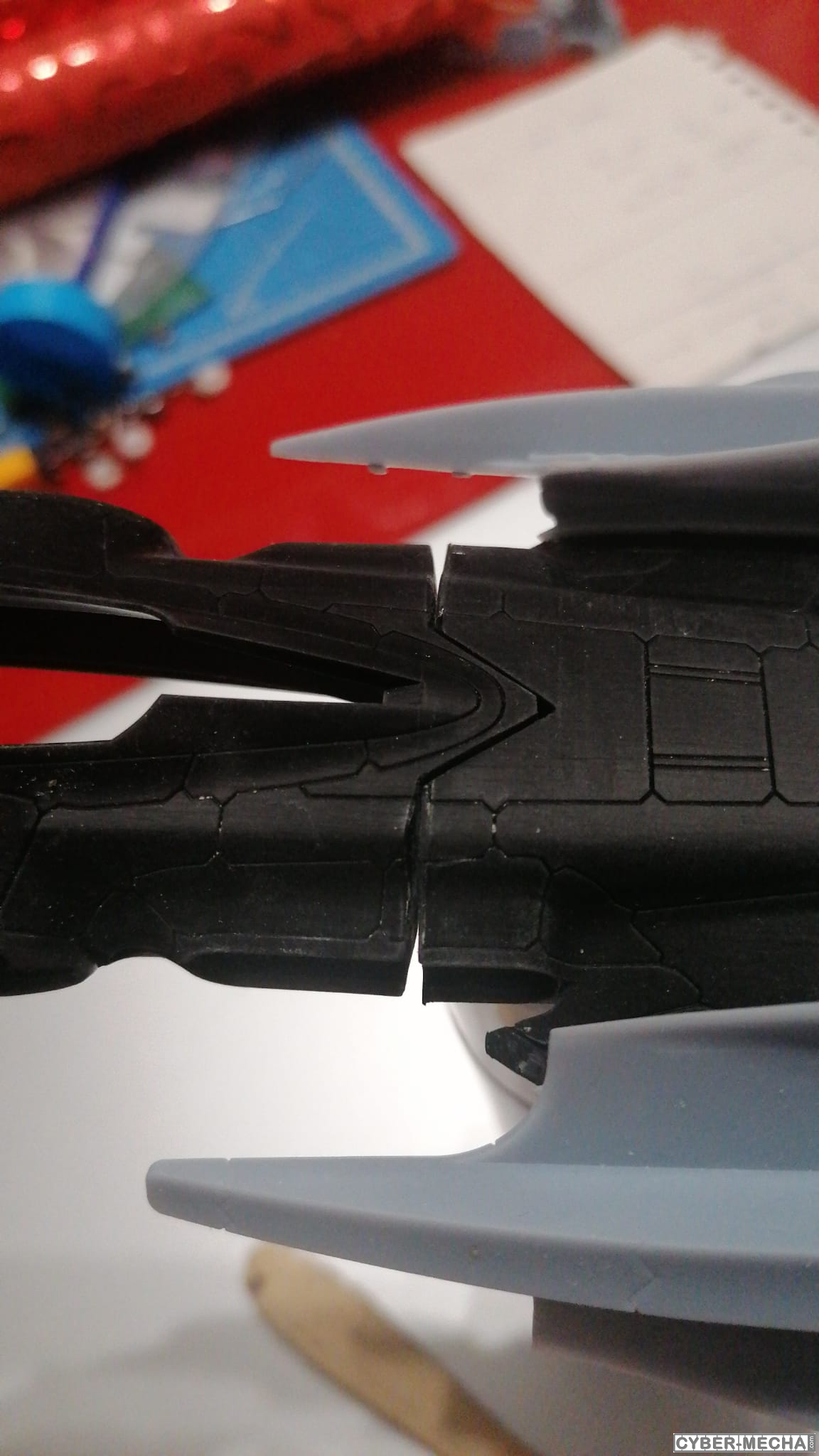

et qu'en pratique c'est ça , je m'autorise totalement a dire que c'est de la daube en barre ...



mais je sais; vous me prenez pour chieur , je changerai plus, trop vieux

M' enfin commence a faire de la place , livraison au beau jour comme prévu ( et yop re-delais flou )

[zebulon]

quel boulot!!bravo

c'est effectivement énervant les rendus imparfaits à l'impression
pour ma part,ça s'est amélioré avec ma nouvelle bécane
j'ai de plus pris le parti d'arrêter d'imprimer "incliné" pour imprimer soit à plat soit debout en sacrifiant la face la moins visible

[Valky]

j'ai de plus pris le parti d'arrêter d'imprimer "incliné" pour imprimer soit à plat soit debout en sacrifiant la face la moins visible

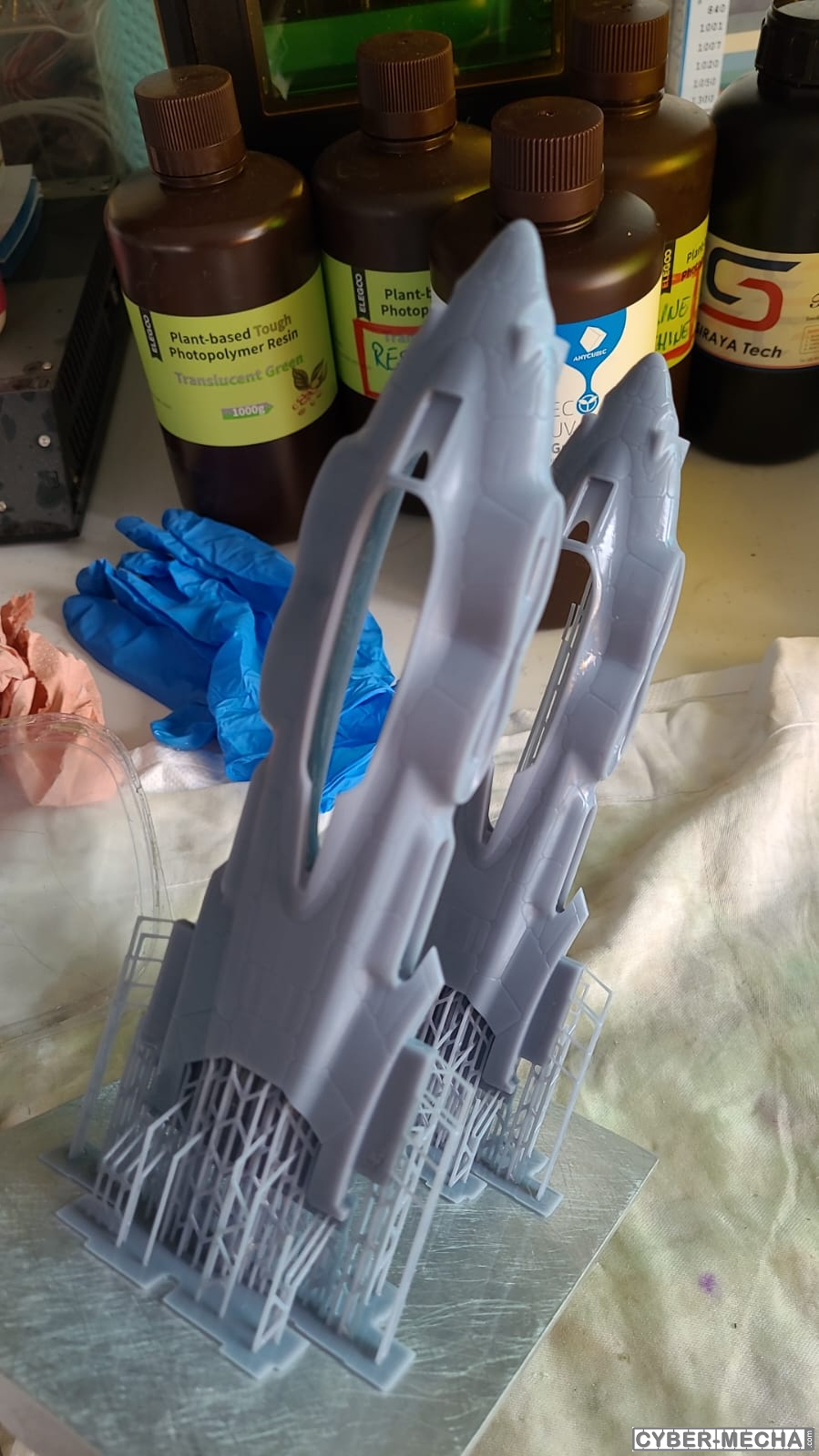

La c'est imprimé debout aussi pour le fuselage en noir , et incliné pour les pods.Les pods sont mieux que le fuselage.
Oui comme toi je pose sur une face , mais l' effet pied d'éléphant reste notable .
La, mon soucis est qu'aux endroits ou' je pose des supports, la face se déforme.Mais comme tu le dis justement , la machine influe ( je n ai qu une anycubic photon S) ,et la résine aussi. Je vais d'ailleurs tester d'autres résines un poil moins cheap .

[Valky]

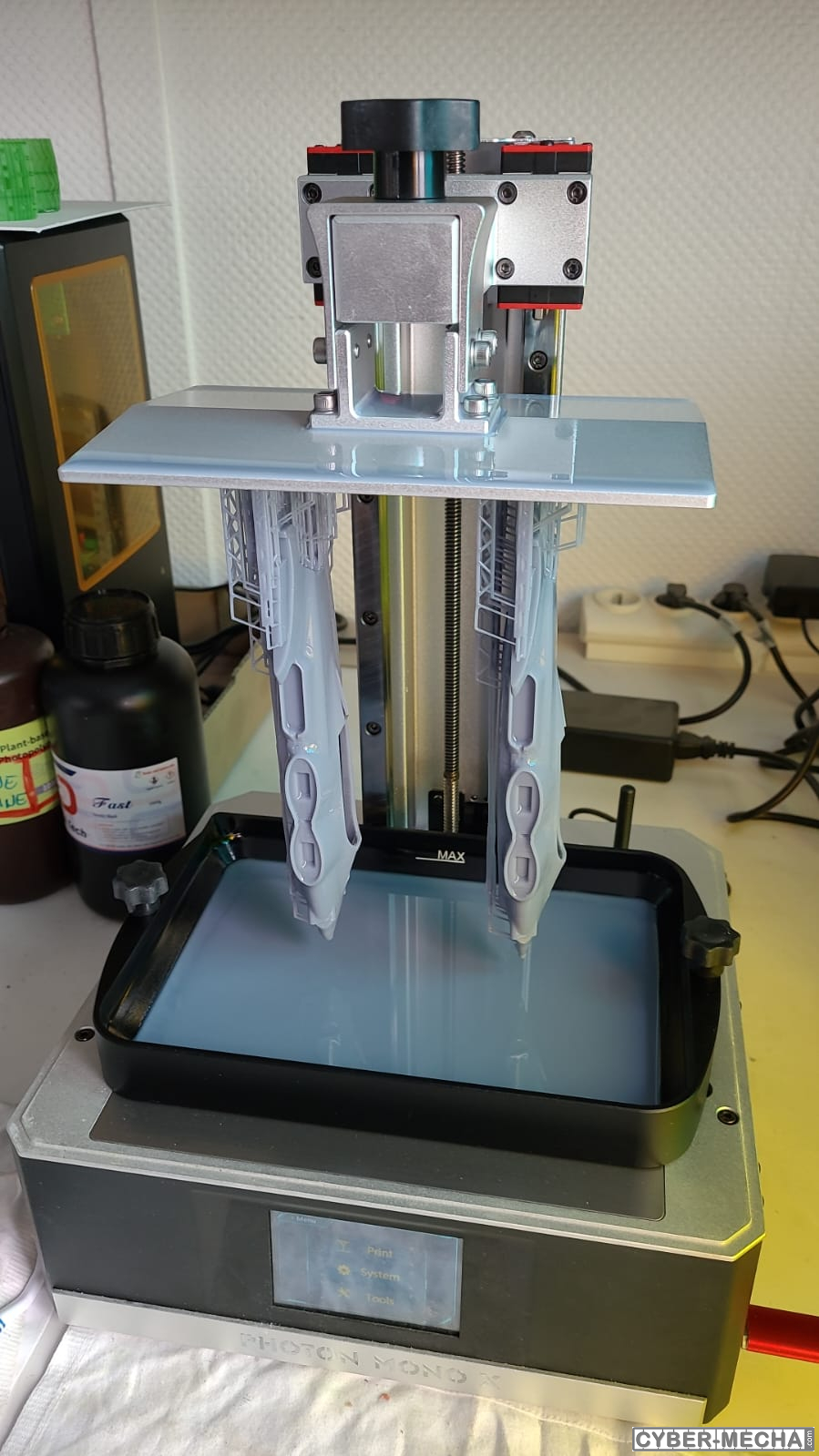

et yop petite sous-traitance chez Astroyoyo, machine plus grande oblige
